Решение #1
Рассмотрим вариант решения задания из учебника
Перышкин, Иванов 8 класс, Просвещение:

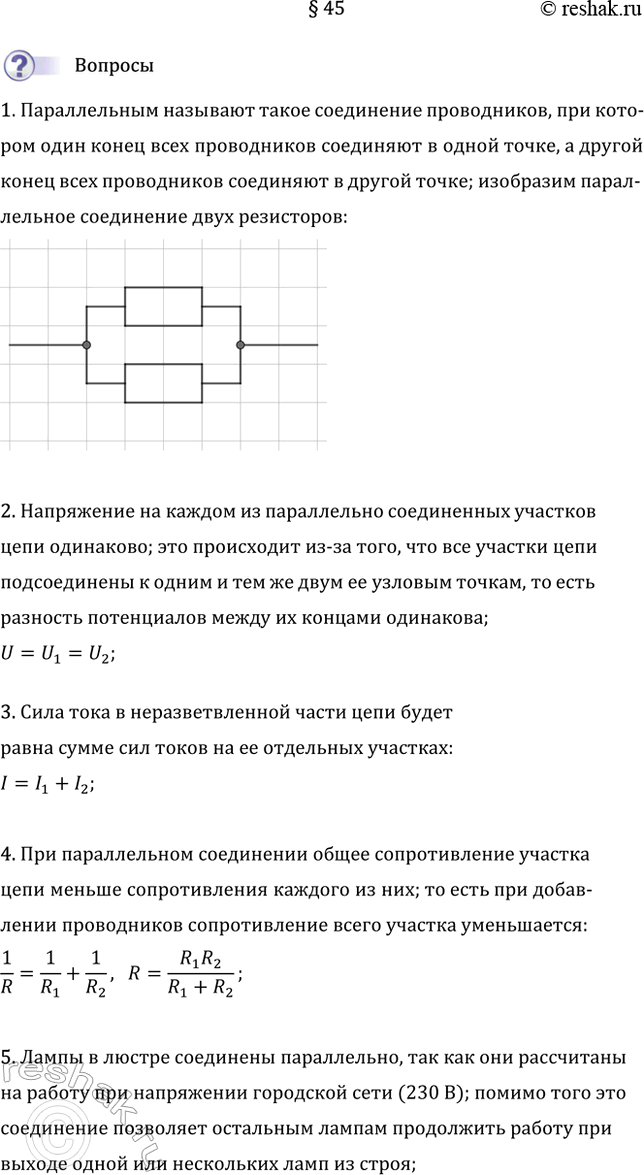

1. Какое соединение проводников называют параллельным? Изобразите его на схеме.
Параллельным называют такое соединение проводников, при котором один конец всех проводников соединяют в одной точке, а другой конец всех проводников соединяют в другой точке; изобразим параллельное соединение двух резисторов:
2. Какая из физических величин одинакова для всех проводников, соединённых параллельно? Объясните почему.
Напряжение на каждом из параллельно соединенных участков цепи одинаково; это происходит из-за того, что все участки цепи подсоединены к одним и тем же двум ее узловым точкам, то есть разность потенциалов между их концами одинакова;
U=U_1=U_2;
3. Как определить силу тока в неразветвлённой части цепи, если известны силы тока в каждом её участке?
Сила тока в неразветвленной части цепи будет равна сумме сил токов на ее отдельных участках:
I=I_1+I_2;
4. Как изменяется общее сопротивление участка цепи после увеличения числа проводников, соединённых параллельно?
При параллельном соединении общее сопротивление участка цепи меньше сопротивления каждого из них; то есть при добавлении проводников сопротивление всего участка уменьшается:
1/R=1/R_1 +1/R_2 , R=(R_1 R_2)/(R_1+R_2 );
5. Как соединены лампы в люстре? Ответ обоснуйте.
Лампы в люстре соединены параллельно, так как они рассчитаны на работу при напряжении городской сети (230 В); помимо того это
соединение позволяет остальным лампам продолжить работу при выходе одной или нескольких ламп из строя;
Используя закон Ома для участка цепи, получите формулу для определения общего сопротивления параллельно соединённых проводников.
Используя закон Ома для участка цепи, определим формулу для определения общего сопротивления параллельно соединенных проводников, если известны свойства напряжения и силы тока:
I=U/R, U_1=U_2=⋯=U, I=I_1+I_2+⋯;
U/R=U_1/R_1 +U_2/R_2 +⋯ |∶U, 1/R=1/R_1 +1/R_2 +⋯;

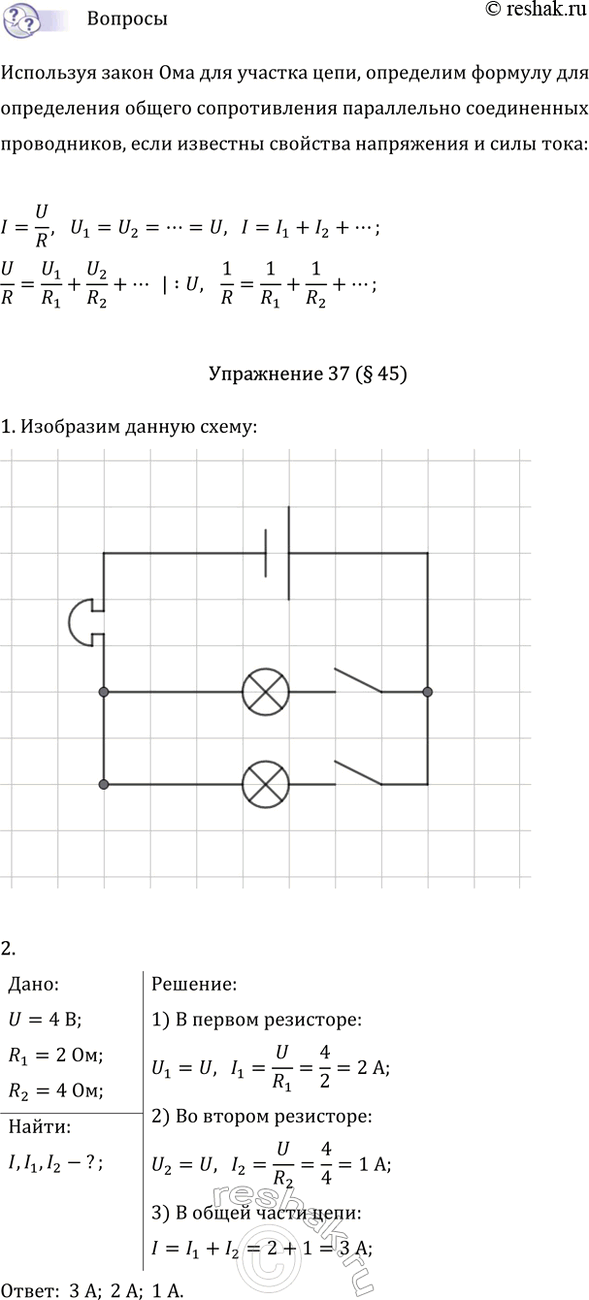

1. Начертите схему электрической цепи, содержащей источник тока, две электрические лампы, два ключа и один звонок, так, чтобы звонок звонил, когда какая-нибудь из ламп горит.
2. Два резистора сопротивлением 2 и 4 Ом соединены параллельно. Напряжение на резисторах равно 4 В. Найдите силу тока в общей цепи и в каждом резисторе.
Дано:
U=4 В;
R_1=2 Ом;
R_2=4 Ом;
Найти:
I,I_1,I_2 - ?;
Решение:
1) В первом резисторе:
U_1=U, I_1=U/R_1 =4/2=2 А;
2) Во втором резисторе:
U_2=U, I_2=U/R_2 =4/4=1 А;
3) В общей части цепи:
I=I_1+I_2=2+1=3 А;
Ответ: 3 А; 2 А; 1 А.
3. Два резистора, сопротивления которых 15 и 25 Ом, подключены параллельно к батарейке. Сила тока в первом резисторе 0,2 А. Найдите силу тока во втором резисторе.
Дано:
I_1=0,2 А;
R_1=15 Ом;
R_2=25 Ом;
Найти:
I_2 - ?;
Решение:
1) Напряжение источника:
U_1=I_1∙R_1=0,2∙15=3 В;
2) Во втором резисторе:
U_2=U_1=3 В, U_2=I_2 R_2;
I_2=U_2/R_2 =3/25=0,12 А;
Ответ: 0,12 А.
4. Два разных проводника, соединённых параллельно, подключены к источнику тока. Амперметр, подключённый к первому проводнику, показал 0,8 А, а ко второму — 0,4 А. Во сколько раз различаются сопротивления проводников?
Отношение сопротивлений:
U_1=U_2, I_1 R_1=I_2 R_2, R_2/R_1 =I_1/I_2 ;
I_1=0,8 А, I_2=0,4 А, R_2/R_1 =2;
Ответ: в 2 раза.

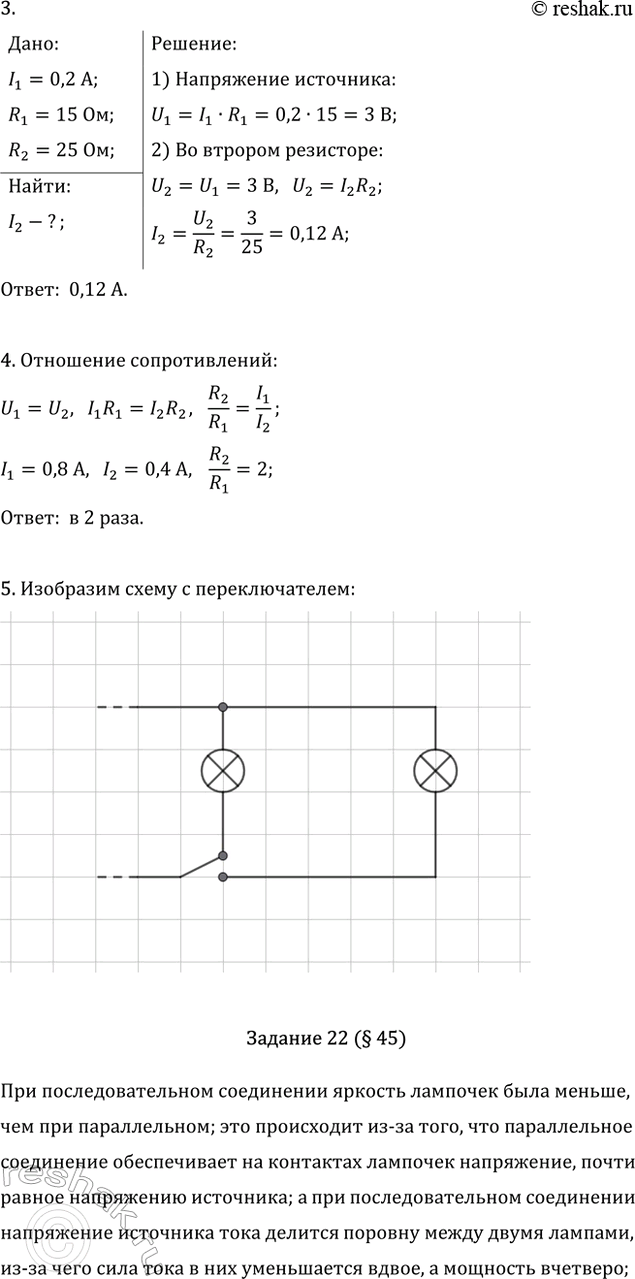

5. Начертите схему такого соединения проводов в вашей квартире, при котором одновременно с выключением лампы в одной комнате загорается лампа в другой.
Возьмите две лампочки для карманного фонарика и подключите их к батарейке сначала параллельно, затем последовательно. Вместо проводов можете использовать алюминиевую фольгу. Вам потребуются и другие материалы, возможно, картон, пластилин. Расскажите о результатах вашей конструкторской работы. Сравните яркость горения лампочек при параллельном и последовательном соединении.
При последовательном соединении яркость лампочек была меньше, чем при параллельном; это происходит из-за того, что параллельное соединение обеспечивает на контактах лампочек напряжение, почти равное напряжению источника; а при последовательном соединении напряжение источника тока делится поровну между двумя лампами, из-за чего сила тока в них уменьшается вдвое, а мощность вчетверо.
