Решение #1
Рассмотрим вариант решения задания из учебника
Перышкин, Иванов 8 класс, Просвещение:

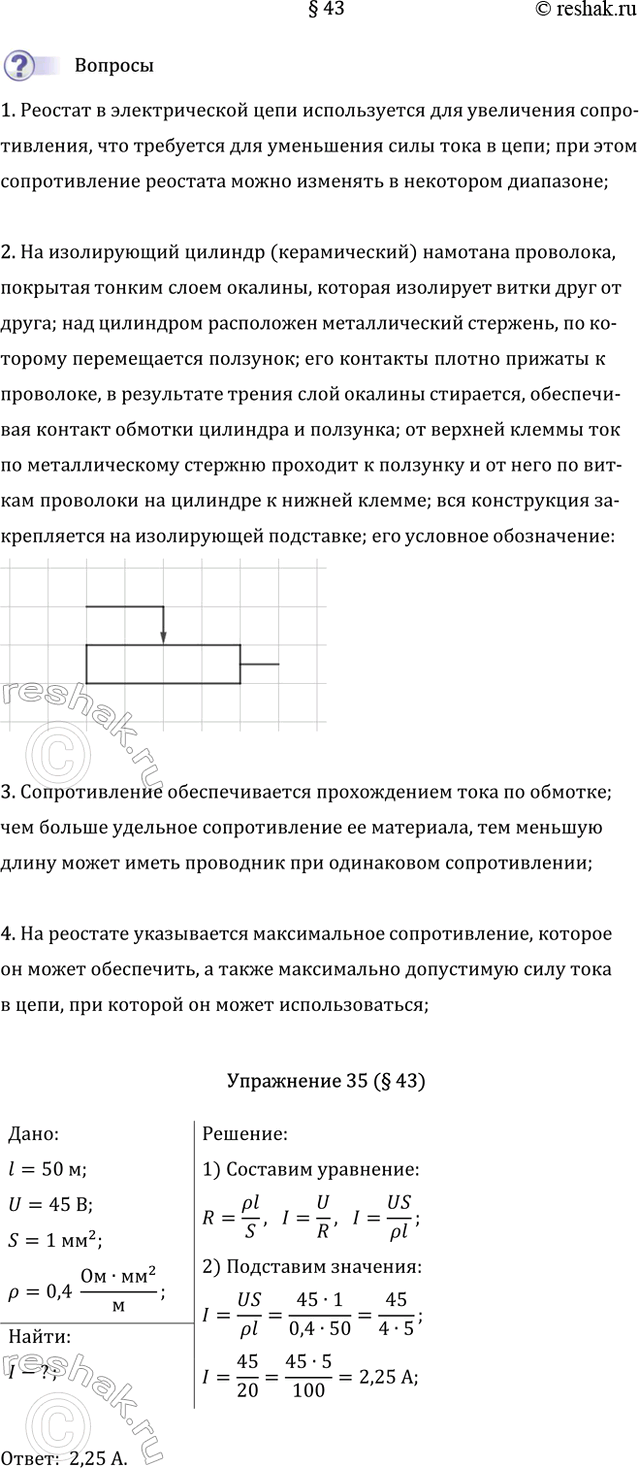

1. Каково назначение реостата в электрической цепи?
Реостат в электрической цепи используется для увеличения сопротивления, что требуется для уменьшения силы тока в цепи; при этом сопротивление реостата можно изменять в некотором диапазоне;
2. Объясните по рисунку 105, а, как устроен ползунковый реостат. Каково условное обозначение реостата на схеме?
На изолирующий цилиндр (керамический) намотана проволока, покрытая тонким слоем окалины, которая изолирует витки друг от друга; над цилиндром расположен металлический стержень, по которому перемещается ползунок; его контакты плотно прижаты к проволоке, в результате трения слой окалины стирается, обеспечивая контакт обмотки цилиндра и ползунка; от верхней клеммы ток по металлическому стержню проходит к ползунку и от него по виткам проволоки на цилиндре к нижней клемме; вся конструкция закрепляется на изолирующей подставке; его условное обозначение:
3. Почему реостаты изготавливают из проволоки, удельное сопротивление которой велико?
Сопротивление обеспечивается прохождением тока по обмотке; чем больше удельное сопротивление ее материала, тем меньшую длину может иметь проводник при одинаковом сопротивлении;
4. Для каких величин указывают на реостате их допустимые значения?
На реостате указывается максимальное сопротивление, которое он может обеспечить, а также максимально допустимую силу тока в цепи, при которой он может использоваться;
Определите силу тока, проходящего через реостат, изготовленный из никелиновой проволоки длиной 50 м и площадью поперечного сечения 1 мм^2, если напряжение на зажимах реостата равно 45 В.
Дано:
l=50 м;
U=45 В;
S=1 мм^2;
ρ=0,4 (Ом∙мм^2)/м;
Найти:
I - ?;
Решение:
1) Составим уравнение:
R=ρl/S, I=U/R, I=US/ρl;
2) Подставим значения:
I=US/ρl=(45∙1)/(0,4∙50)=45/(4∙5);
I=45/20=(45∙5)/100=2,25 А;
Ответ: 2,25 А.
