Упр.55.19 ГДЗ Лукашик 7-9 класс по физике (Физика)
Решение #1
Решение #2ИИ
Варианты решения:
[SCHEME]
K A
┌────o/ o────(A)────┬────(A1)────(Л1)────┐
│ ├────(A2)────(Л2)────┤
│ └────(A3)────(Л3)────┤
└─────────────| |─────────────────────────┘
+ −
[SCHEME]Амперметр A измеряет силу тока во всей цепи, а амперметры A1, A2 и A3 — силу тока в каждой лампе. Выключатель K является общим для всей цепи.
K A
┌────o/ o────(A)────┬────(A1)────(Л1)────┐
│ ├────(A2)────(Л2)────┤
│ └────(A3)────(Л3)────┤
└─────────────| |─────────────────────────┘
+ −
[SCHEME]Амперметр A измеряет силу тока во всей цепи, а амперметры A1, A2 и A3 — силу тока в каждой лампе. Выключатель K является общим для всей цепи.
┌────(Л1)────(A1)────┐
+ ─| |─┬──(Л2)────(A2)────┤
− │ │
└─────┴──(Л3)────(A3)────┤
└────K────(Aобщ)────┘A1–A3 включены в ветви своих ламп, а Aобщ и ключ K находятся на общем участке цепи.
Рассмотрим вариант решения задания из учебника
Лукашик, Иванова 7-9 класс, Просвещение:

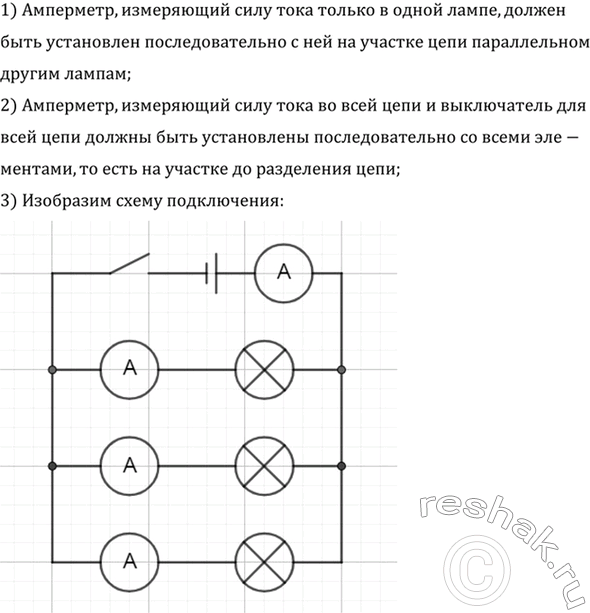

Начертите схему цепи, состоящую из источника тока, трех ламп, включенных параллельно, амперметров, измеряющих силу тока в каждой лампе и во всей цепи, и выключателя, общего для всей цепи.
1) Амперметр, измеряющий силу тока только в одной лампе, должен быть установлен последовательно с ней на участке цепи параллельном другим лампам;
2) Амперметр, измеряющий силу тока во всей цепи и выключатель для всей цепи должны быть установлены последовательно со всеми элементами, то есть на участке до разделения цепи;
3) Изобразим схему подключения
