Упр.55.6 ГДЗ Лукашик 7-9 класс по физике (Физика)
Решение #1
Решение #2ИИ
Варианты решения:
┌──[К1]──(Звонок 1)──┐
│ │
├──[К2]──(Звонок 2)──┤
│ │
└───────── +| |− ─────┘
аккумуляторК1 и К2 — отдельные кнопки. Каждая кнопка соединена последовательно со своим звонком, а две такие ветви подключены к аккумулятору параллельно. ┌──[кнопка A]──(звонок A)──┐
(+) |‖| (−)─┤ ├─┐
аккумулятор └──[кнопка Б]──(звонок Б)──┘ │
└───────────────────────────────────┘
Рассмотрим вариант решения задания из учебника
Лукашик, Иванова 7-9 класс, Просвещение:
Начертите схему установки, состоящей из аккумулятора и двух звонков, у каждого из них своя кнопка.
1) Для того,чтобы каждый звонок активировался отдельной кнопкой, одна пара "звонок-кнопка" должна быть установлена параллельно другой;

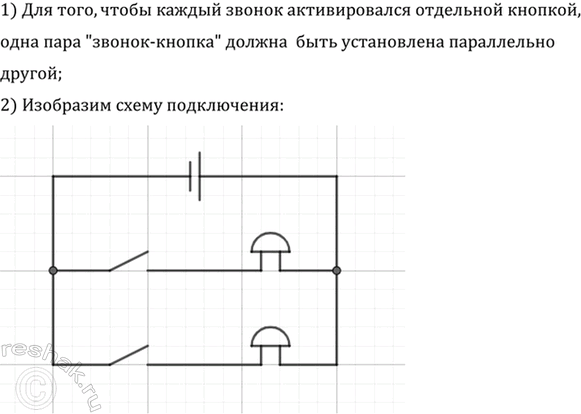

2) Изобразим схему подключения.
