Упр.55.8 ГДЗ Лукашик 7-9 класс по физике (Физика)
Решение #1
Решение #2ИИ
Варианты решения:
Каждый выключатель соединён последовательно со своей лампой, а три получившиеся ветви подключены параллельно к батарее из четырёх последовательно соединённых элементов.
+----К1----(Л1)----+
| |
+----К2----(Л2)----+
| |
+----К3----(Л3)----+
| |
+--| |--| |--| |--| |--+
Э1 Э2 Э3 Э4К1, К2, К3 — выключатели; Л1, Л2, Л3 — лампы; Э1–Э4 — элементы батареи.Четыре элемента образуют батарею, а каждая лампа включена в отдельную параллельную ветвь вместе со своим ключом.
+--Э1--Э2--Э3--Э4--+
| |
+--(Л1)----К1------+
| |
+--(Л2)----К2------+
| |
+--(Л3)----К3------+
Рассмотрим вариант решения задания из учебника
Лукашик, Иванова 7-9 класс, Просвещение:

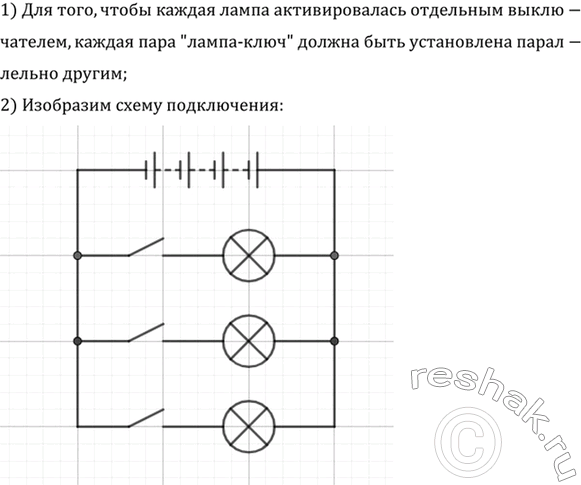

Начертите схему цепи, состоящей из четырех последовательно соединенных элементов и параллельно подключенных к ним трех ламп, каждая со своим выключателем.
1) Для того,чтобы каждая лампа активировалась отдельным выключателем,каждая пара "лампа-ключ" должна быть установлена параллельно другим;
2) Изобразим схему подключения
