Упр.55.12 ГДЗ Лукашик 7-9 класс по физике (Физика)
Решение #1
Решение #2ИИ
Варианты решения:
(+) ── лампа ── A ── Р3 ── B ── звонок ── (−)
(+) ─────────── Р2 ─────── B
A ── Р1 ─────────────── (−)Знаки (+) и (−) обозначают выводы источника тока. При замыкании Р1 ток проходит только через лампу, а при замыкании Р2 — только через звонок. Если замкнуть Р3, лампа и звонок соединяются последовательно. Напряжение распределяется между ними, поэтому лампа горит неполным накалом. ┌── Р1 ─────────────┐
(+) ── лампа ┤ ├── (−)
└── Р3 ──┐ │
(+) ─────── Р2 ───────┴─ звонок ─┘Р1 включает лампу, Р2 — звонок. Через Р3 ток идёт последовательно по обоим приборам, поэтому лампа светит слабее.
Рассмотрим вариант решения задания из учебника
Лукашик, Иванова 7-9 класс, Просвещение:

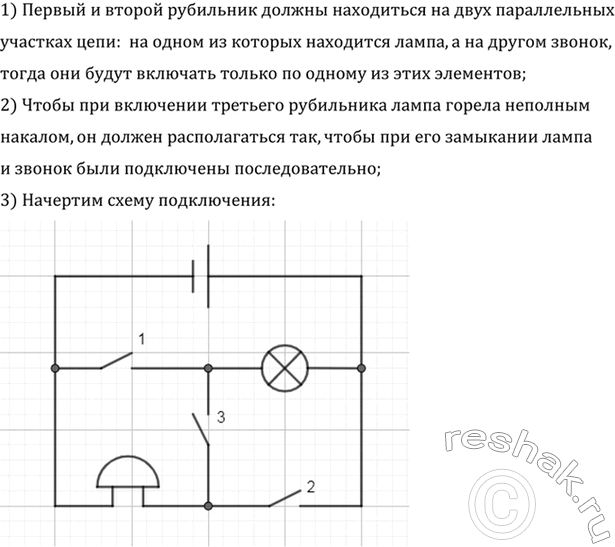

Начертите схему электрической цепи, состоящей из источника тока, электрической лампы, звонка и трех рубильников, причем если включить первый рубильник, то горит лампа, если второй — работает звонок, третий — одновременно загорается лампа и работает звонок. (В последнем случае лампа горит неполным накалом.)
1) Первый и второй рубильник должны находиться на двух параллельных участках цепи: на одном из которых находится лампа, а на другом звонок, тогда они будут включать только по одному из этих элементов;
2) Чтобы при включении третьего рубильника лампа горела неполным накалом, он должен располагаться так, чтобы при его замыкании лампа и звонок были подключены последовательно;
3) Начертим схему подключения
