Упр.55.10 ГДЗ Лукашик 7-9 класс по физике (Физика)
Решение #1
Решение #2ИИ
Варианты решения:
Первый выключатель K1 ставят до разветвления на лампы Л1 и Л2, а выключатель K2 — последовательно с лампой Л3.
┌──K1──┬──(Л1)──┐
│ └──(Л2)──┤
├──K2─────(Л3)──┤
│ │
└─────| |───────┘
батареяПри размыкании K1 одновременно гаснут Л1 и Л2. Выключатель K2 независимо включает и выключает лампу Л3. (+) ──┬──S1──┬──(Л1)──┬── (−)
│ └──(Л2)──┤
└──S2─────(Л3)──┘S1 управляет общей ветвью ламп Л1 и Л2, а S2 — отдельной ветвью лампы Л3.
Рассмотрим вариант решения задания из учебника
Лукашик, Иванова 7-9 класс, Просвещение:

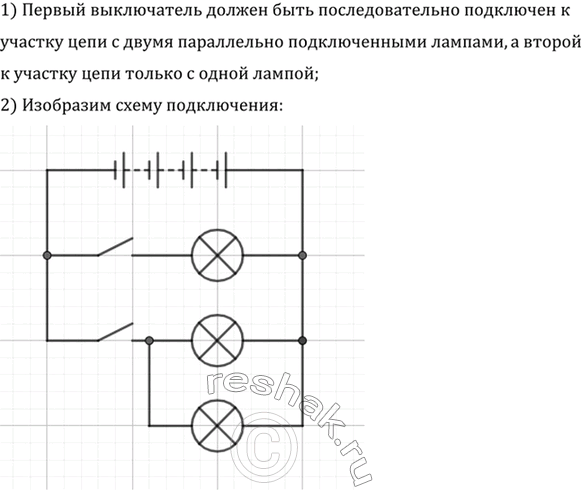

В цепи батареи параллельно включены три электрические лампы. Нарисуйте схему включения двух выключателей так, чтобы один управлял двумя лампами одновременно, а другой — одной третьей лампой.
1) Первый выключатель должен быть последовательно подключен к участку цепи с двумя параллельно подключенными лампами,а второй к участку цепи только с одной лампой;
2) Изобразим схему подключения.
