№824 ГДЗ Рымкевич 10-11 класс (Физика)

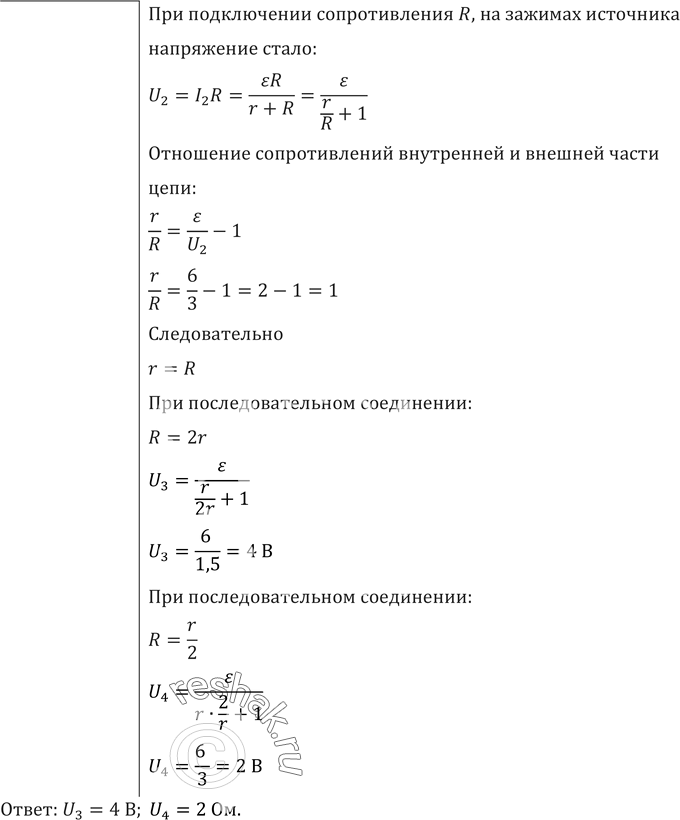

Решение #1
Решение #2
Решение #3
Решение #4ИИ
Варианты решения:
При разомкнутой цепи вольтметр показывает ЭДС источника: ε = 6 В.Для одного резистора:
U = εR/(R + r) = 3 В.Так как напряжение равно половине ЭДС, внутреннее сопротивление источника r равно сопротивлению резистора R.1. При последовательном соединении двух резисторов их общее сопротивление равно 2R:U = 6 · 2R/(2R + R) = 4 В.2. При параллельном соединении общее сопротивление равно R/2:U = 6 · (R/2)/(R + R/2) = 2 В.Ответ: при последовательном соединении — 4 В, при параллельном — 2 В.
U = εR/(R + r) = 3 В.Так как напряжение равно половине ЭДС, внутреннее сопротивление источника r равно сопротивлению резистора R.1. При последовательном соединении двух резисторов их общее сопротивление равно 2R:U = 6 · 2R/(2R + R) = 4 В.2. При параллельном соединении общее сопротивление равно R/2:U = 6 · (R/2)/(R + R/2) = 2 В.Ответ: при последовательном соединении — 4 В, при параллельном — 2 В.
Падение напряжения внутри источника при подключении одного резистора составляет 6 − 3 = 3 В. Оно равно напряжению на резисторе, поэтому внутреннее сопротивление источника равно сопротивлению этого резистора.При параллельном соединении сопротивление нагрузки уменьшается до R/2. Тогда напряжение на зажимах:Uпар = 6 · (R/2)/(R + R/2) = 2 В.При последовательном соединении сопротивление нагрузки возрастает до 2R:Uпосл = 6 · 2R/(R + 2R) = 4 В.Ответ: два последовательных резистора — 4 В; два параллельных резистора — 2 В.
Напряжение на нагрузке определяется формулойU = ε/(1 + r/Rн).Для одного резистора 3 = 6/(1 + r/R), откуда r = R.Тогда:
— два резистора последовательно: Rн = 2R, поэтому U = 6/(1 + 1/2) = 4 В;
— два резистора параллельно: Rн = R/2, поэтому U = 6/(1 + 2) = 2 В.Ответ: 4 В при последовательном и 2 В при параллельном соединении.
— два резистора последовательно: Rн = 2R, поэтому U = 6/(1 + 1/2) = 4 В;
— два резистора параллельно: Rн = R/2, поэтому U = 6/(1 + 2) = 2 В.Ответ: 4 В при последовательном и 2 В при параллельном соединении.
Рассмотрим вариант решения задания из учебника
Рымкевич 10-11 класс, Просвещение:
Вольтметр, подключенный к зажимам источника тока, показал 6 В. Когда к тем же зажимам подключили резистор, вольтметр стал показывать 3 В. Что покажет вольтметр, если вместо одного подключить два таких же резистора, соединенных последовательно? параллельно?
