№790 ГДЗ Рымкевич 10-11 класс (Физика)
Решение #1ИИ
Варианты решения:
Напряжение полного отклонения стрелки:Uг = 1,4 · 10⁻³ · 10 = 1,4 · 10⁻² В.Ток полного отклонения гальванометра:Iг = Uг/Rг = (1,4 · 10⁻²)/2,3 ≈ 6,09 · 10⁻³ А.Добавочный резистор включают последовательно с прибором.1. Для предела измерений 5 В:Rд = 5/Iг − Rг ≈ 5/(6,09 · 10⁻³) − 2,3 ≈ 819 Ом.2. Для предела измерений 15 В:Rд = 15/Iг − Rг ≈ 15/(6,09 · 10⁻³) − 2,3 ≈ 2462 Ом.Ответ: для предела 5 В нужен резистор примерно 0,82 кОм, для предела 15 В — примерно 2,46 кОм.

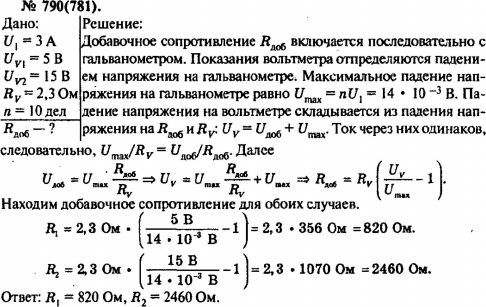

При отклонении стрелки на одно деление через гальванометр проходит токI₁ = (1,4 · 10⁻³ В)/(2,3 Ом) ≈ 6,09 · 10⁻⁴ А.Следовательно, максимальному отклонению на 10 делений соответствует токImax = 10I₁ ≈ 6,09 · 10⁻³ А.При этом на самом приборе падает напряжение 0,014 В, а остальное напряжение должно приходиться на последовательно включённый добавочный резистор.Для предела 5 В:Rд = (5 − 0,014)/(6,09 · 10⁻³) ≈ 819 Ом ≈ 0,82 кОм.Для предела 15 В:Rд = (15 − 0,014)/(6,09 · 10⁻³) ≈ 2462 Ом ≈ 2,46 кОм.Ответ: 0,82 кОм для предела 5 В; 2,46 кОм для предела 15 В.

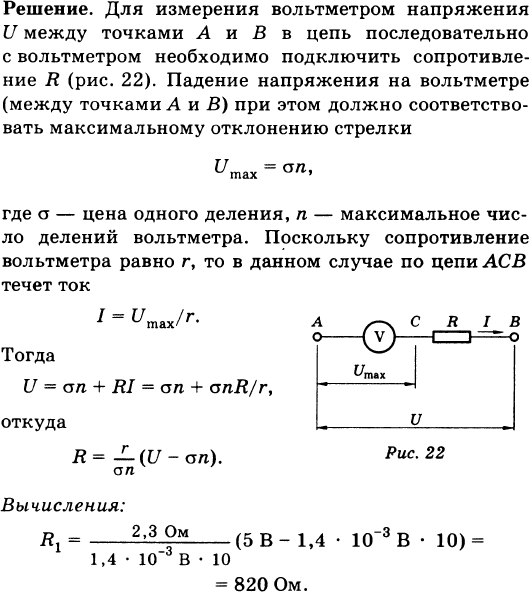

Полное отклонение стрелки соответствует напряжениюU₀ = 10 · 1,4 · 10⁻³ = 0,014 В.Для расширения предела вольтметра последовательно включают резистор:Rд = Rг(U/U₀ − 1).При U = 5 В:Rд = 2,3(5/0,014 − 1) ≈ 819 Ом.При U = 15 В:Rд = 2,3(15/0,014 − 1) ≈ 2462 Ом.Ответ: 0,82 кОм и 2,46 кОм соответственно.
Решение #2
Решение #3
Решение #4
Рассмотрим вариант решения задания из учебника
Рымкевич 10-11 класс, Просвещение:
На школьном гальванометре (от вольтметра) указаны сопротивление прибора 2,3 Ом и напряжение, которое надо подать, чтобы стрелка отклонилась на одно деление, 1,4 • 10-3 В/дел. Вся шкала имеет 10 делений. Найти, каким должно быть сопротивление добавочного резистора, чтобы прибор можно было использовать в качестве вольтметра с пределом измерений 5 В; 15 В.
