Упр.54.13 ГДЗ Лукашик 7-9 класс по физике (Физика)
Решение #1
Решение #2ИИ
Варианты решения:
При последовательном соединении общее сопротивление:R = R₁ + R₂ = 8 кОм + 1 кОм = 9 кОм.По закону Ома:UAC = IR = 3 мА · 9 кОм = 27 В.Напряжения на отдельных резисторах:UAB = 3 мА · 8 кОм = 24 В;UBC = 3 мА · 1 кОм = 3 В.Ответ: вольтметр между точками А и С покажет 27 В, между А и В — 24 В, между В и С — 3 В.
Так как резисторы соединены последовательно, через каждый из них проходит ток 3 мА. Напряжение на резисторе находят по формуле U = IR.Для резистора 8 кОм:
UАВ = 0,003 А · 8000 Ом = 24 В.Для резистора 1 кОм:
UВС = 0,003 А · 1000 Ом = 3 В.Между точками А и С находится оба резистора, поэтому напряжение равно сумме падений напряжения:
UАС = UАВ + UВС = 24 В + 3 В = 27 В.Показания вольтметра:
между А и С — 27 В;
между А и В — 24 В;
между В и С — 3 В.
UАВ = 0,003 А · 8000 Ом = 24 В.Для резистора 1 кОм:
UВС = 0,003 А · 1000 Ом = 3 В.Между точками А и С находится оба резистора, поэтому напряжение равно сумме падений напряжения:
UАС = UАВ + UВС = 24 В + 3 В = 27 В.Показания вольтметра:
между А и С — 27 В;
между А и В — 24 В;
между В и С — 3 В.
Рассмотрим вариант решения задания из учебника
Лукашик, Иванова 7-9 класс, Просвещение:
Два резистора сопротивлением 8 и 1 кОм соединены последовательно (рис. 324). Определите показание вольтметра, подключенного между точками А и С, если сила тока в цепи равна 3 мА. Что будет показывать вольтметр, подключенный между точками А и В, В и С?

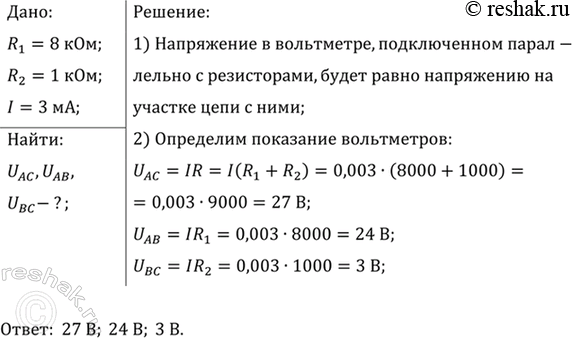

1) Напряжение в вольтметре,подключенном параллельно с резисторами,будет равно напряжению на
участке цепи с ними;
2) Определим показание вольтметров:
U_AC=IR=I(R_1+R_2 )=0,003•(8000+1000)=0,003•9000=27 В;
U_AB=IR_1=0,003•8000=24 В;
U_BC=IR_2=0,003•1000=3 В;
