Упр.54.7 ГДЗ Лукашик 7-9 класс по физике (Физика)
Решение #1ИИ
Варианты решения:
При перемещении ползунка реостата из крайнего правого положения в крайнее левое его сопротивление уменьшается. Поэтому общее сопротивление цепи становится меньше, а сила тока возрастает: показание амперметра увеличится.Напряжение на резисторе равно U₁ = IR. Поскольку его сопротивление постоянно, при увеличении силы тока показание вольтметра V₁ также увеличится.Вольтметр V измеряет напряжение на полюсах источника. Если источник идеальный, это напряжение постоянно, поэтому его показание не изменится.Ответ: показания амперметра и вольтметра V₁ увеличатся, показание вольтметра V не изменится.
При крайнем левом положении ползунка в цепь включается меньшая часть реостата, поэтому его сопротивление становится меньше. Общее сопротивление цепи уменьшается, следовательно, ток возрастает — амперметр покажет большее значение.Резистор имеет неизменное сопротивление. Увеличение тока через него приводит к росту напряжения на резисторе, поэтому показание вольтметра V₁ увеличится.Вольтметр V подключён к источнику с постоянным напряжением, поэтому его показание останется прежним.Ответ: показания амперметра и V₁ увеличатся, показание V не изменится.
Решение #2
Рассмотрим вариант решения задания из учебника
Лукашик, Иванова 7-9 класс, Просвещение:
Как изменятся показания амперметра и вольтметра VI (рис. 321), если ползунок реостата переместить из крайнего правого положения в крайнее левое? Как изменятся показания вольтметра V?

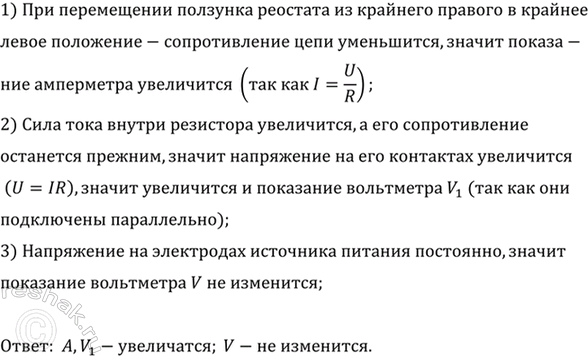

1) При перемещении ползунка реостата из крайнего правого в крайнее левое положение сопротивление цепи уменьшится, значит показание амперметра увеличится (так как I=U/R);
2) Сила тока внутри резистора увеличится, а его сопротивление останется прежним, значит напряжение на его контактах увеличится (U=IR), значит увеличится и показание вольтметра V_1 (так как они подключены параллельно);
3) Напряжение на электродах источника питания постоянно,значит показание вольтметра V не изменится; Ответ: A,V_1-увеличатся; V-не изменится.
