№815 ГДЗ Рымкевич 10-11 класс (Физика)

Перейти к решению:#1ИИ#2#3#4

Решение #1ИИ

Варианты решения:
Дано:
ε = 12 В,
r = 1 Ом,
R = 5 Ом.Полное сопротивление цепи:Rполн = R + r = 5 + 1 = 6 Ом.По закону Ома для полной цепи сила тока:I = ε/(R + r) = 12/6 = 2 А.Напряжение на зажимах источника:U = ε − Ir = 12 − 2 · 1 = 10 В. сила тока равна 2 А, напряжение на зажимах источника — 10 В.
Разбор подготовлен с помощью ИИ. Несмотря на проверку, возможны неточности.

Решение #2

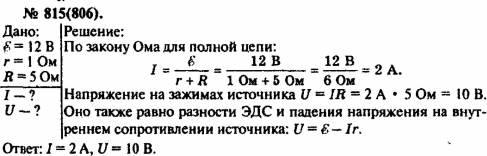

Изображение К источнику с ЭДС 12 В и внутренним сопротивлением 1 Ом подключен реостат, сопротивление которого 5 Ом. Найти силу тока в цепи и напряжение на зажимах...

Решение #3

Изображение К источнику с ЭДС 12 В и внутренним сопротивлением 1 Ом подключен реостат, сопротивление которого 5 Ом. Найти силу тока в цепи и напряжение на зажимах...

Решение #4

Изображение К источнику с ЭДС 12 В и внутренним сопротивлением 1 Ом подключен реостат, сопротивление которого 5 Ом. Найти силу тока в цепи и напряжение на зажимах...
Рассмотрим вариант решения задания из учебника Рымкевич 10-11 класс, Просвещение:
К источнику с ЭДС 12 В и внутренним сопротивлением 1 Ом подключен реостат, сопротивление которого 5 Ом. Найти силу тока в цепи и напряжение на зажимах источника.
