Из точки S проведём к поверхности воды два луча, попадающих после преломления в глаз наблюдателя. При переходе из воды в воздух они отклоняются от перпендикуляра к поверхности. Продолжим преломлённые лучи назад в воду пунктирными линиями. Точка их пересечения S′ и будет мнимым изображением пузырька. Она расположена ближе к поверхности воды, чем сам пузырёк S.
Изображение строят обратным продолжением лучей, пришедших в глаз. Проведите от пузырька S два луча к разным точкам поверхности воды и после преломления направьте их к глазу наблюдателя. Затем мысленно продолжите эти лучи в воду прямыми линиями. Место пересечения продолжений обозначьте S′: это мнимое изображение пузырька, находящееся выше S, то есть ближе к поверхности воды.
Рассмотрим вариант решения задания из учебника
Лукашик, Иванова 7-9 класс, Просвещение:
Положение всплывающего пузырька воздуха S и глаза наблюдателя относительно поверхности воды в сосуде показано на рисунке 404. Выбрав два луча, начертите их примерный ход и укажите положение мнимого изображения пузырька, видимое глазом.

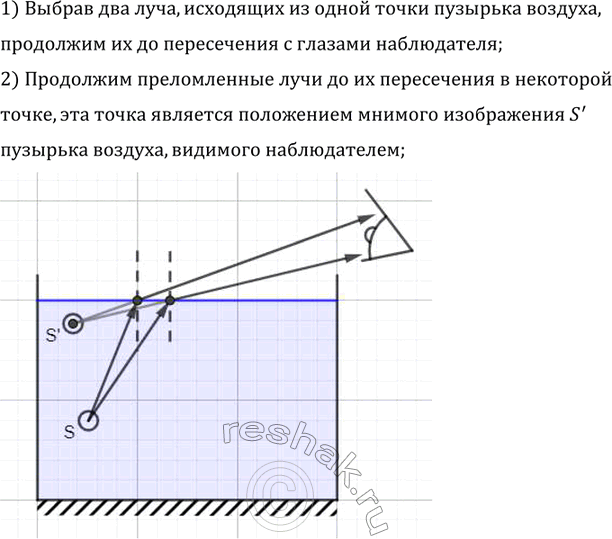

1) Выбрав два луча, исходящих из одной точки пузырька воздуха,
продолжим их до пересечения с глазами наблюдателя;
2) Продолжим преломленные лучи до их пересечения в некоторой
точке, эта точка является положением мнимого изображения S^'
пузырька воздуха, видимого наблюдателем;
