Варианты решения:

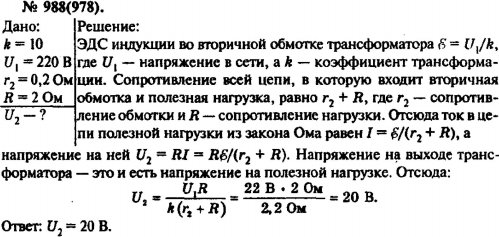

Коэффициент трансформации:
k = U₁ / U₂.
ЭДС вторичной обмотки:
U₂ = U₁ / k = 220 / 10 = 22 В.
Сила тока во вторичной цепи:
I = U₂ / (R + r) = 22 / (2 + 0,2) = 10 А.
Напряжение на полезной нагрузке:
Uвых = IR = 10 · 2 = 20 В.
Ответ: 20 В.
k = U₁ / U₂.
ЭДС вторичной обмотки:
U₂ = U₁ / k = 220 / 10 = 22 В.
Сила тока во вторичной цепи:
I = U₂ / (R + r) = 22 / (2 + 0,2) = 10 А.
Напряжение на полезной нагрузке:
Uвых = IR = 10 · 2 = 20 В.
Ответ: 20 В.

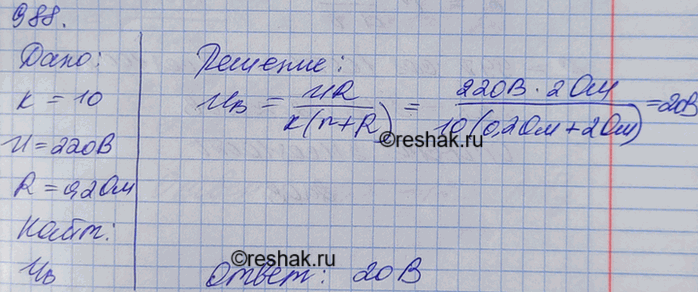

Во вторичной цепи сопротивление обмотки и нагрузка соединены последовательно, поэтому выходное напряжение можно найти по формуле делителя напряжения.
Напряжение холостого хода вторичной обмотки равно 220 : 10 = 22 В. Тогда
Uвых = 22 · 2 / (2 + 0,2) = 20 В.
Ответ: напряжение на выходе трансформатора равно 20 В.
Напряжение холостого хода вторичной обмотки равно 220 : 10 = 22 В. Тогда
Uвых = 22 · 2 / (2 + 0,2) = 20 В.
Ответ: напряжение на выходе трансформатора равно 20 В.
Во вторичной обмотке возникает напряжение 220 / 10 = 22 В. С учётом падения напряжения на сопротивлении обмотки:
Uвых = 22 − 0,2 · Uвых / 2.
Отсюда 1,1Uвых = 22, поэтому Uвых = 20 В.
Ответ: 20 В.
Uвых = 22 − 0,2 · Uвых / 2.
Отсюда 1,1Uвых = 22, поэтому Uвых = 20 В.
Ответ: 20 В.
Рассмотрим вариант решения задания из учебника
Рымкевич 10-11 класс, Просвещение:
Понижающий трансформатор с коэффициентом трансформации, равным 10, включен в сеть напряжением 220 В. Каково напряжение на выходе трансформатора, если сопротивление вторичной обмотки 0,2 Ом, а сопротивление полезной нагрузки 2 Ом?
