№936 ГДЗ Рымкевич 10-11 класс (Физика)

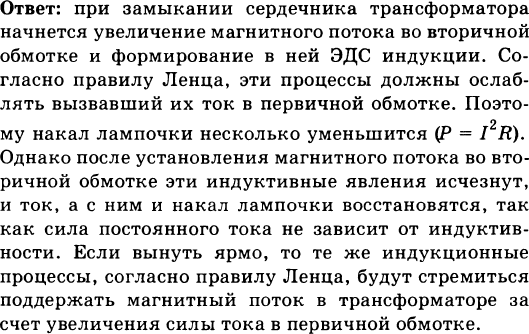

Решение #1

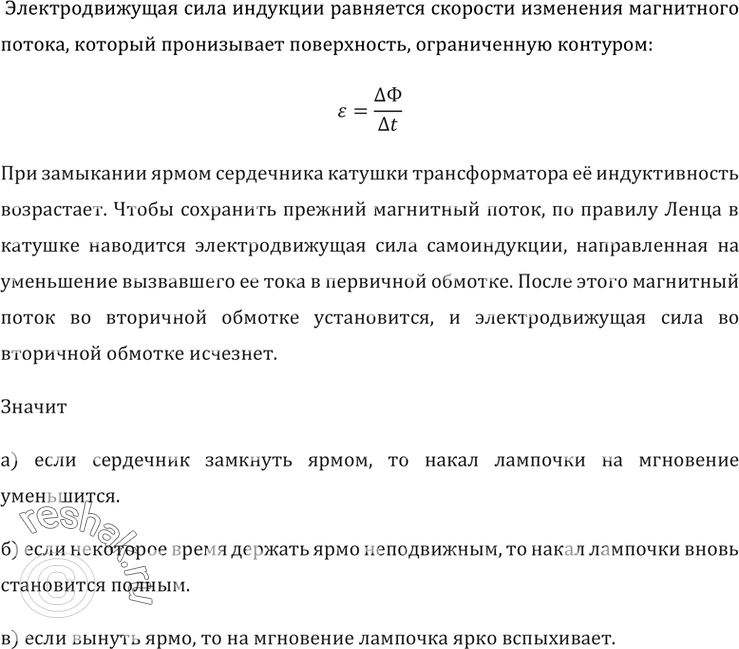

Решение #2
Решение #3
ИИ
Разбор
Варианты ответа:
а) При замыкании сердечника ярмом магнитный поток в катушке возрастает, усиливается ЭДС самоиндукции и увеличивается индуктивное сопротивление катушки. Ток в цепи уменьшается, поэтому лампочка тускнеет.
б) Пока ярмо неподвижно, сердечник остаётся замкнутым. Индуктивность катушки велика, поэтому лампочка продолжает гореть слабее, чем при разомкнутом сердечнике.
в) При быстром снятии ярма магнитный поток резко уменьшается. Возникающая ЭДС самоиндукции поддерживает ток, поэтому лампочка на короткое время вспыхивает ярче. Затем при разомкнутом сердечнике она снова горит полным накалом.
б) Пока ярмо неподвижно, сердечник остаётся замкнутым. Индуктивность катушки велика, поэтому лампочка продолжает гореть слабее, чем при разомкнутом сердечнике.
в) При быстром снятии ярма магнитный поток резко уменьшается. Возникающая ЭДС самоиндукции поддерживает ток, поэтому лампочка на короткое время вспыхивает ярче. Затем при разомкнутом сердечнике она снова горит полным накалом.
Замыкание магнитной цепи уменьшает её магнитное сопротивление, поэтому индуктивность катушки и её сопротивление переменному току X_L = ωL возрастают.
а) При наложении ярма ток через лампочку уменьшается, и она гаснет или начинает светить значительно слабее.
б) Когда ярмо лежит неподвижно, лампочка сохраняет пониженную яркость, так как сердечник остаётся замкнутым.
в) При снятии ярма индуктивность катушки уменьшается, а ток возрастает. Лампочка может кратковременно ярко вспыхнуть, после чего её накал возвращается к первоначальному. Спичка создаёт небольшой зазор и позволяет легче снять притягиваемое ярмо.
а) При наложении ярма ток через лампочку уменьшается, и она гаснет или начинает светить значительно слабее.
б) Когда ярмо лежит неподвижно, лампочка сохраняет пониженную яркость, так как сердечник остаётся замкнутым.
в) При снятии ярма индуктивность катушки уменьшается, а ток возрастает. Лампочка может кратковременно ярко вспыхнуть, после чего её накал возвращается к первоначальному. Спичка создаёт небольшой зазор и позволяет легче снять притягиваемое ярмо.
При замыкании сердечника индуктивность катушки возрастает, поэтому переменный ток ослабевает и лампа тускнеет. Пока ярмо неподвижно, она горит с той же пониженной яркостью. При отрывании ярма возникает кратковременная вспышка, а затем лампа снова светит полным накалом. Спичка оставляет воздушный зазор и облегчает снятие ярма.
Рассмотрим вариант решения задания из учебника
Рымкевич 10-11 класс, Просвещение:
Последовательно с катушкой школьного трансформатора, надетой на разомкнутый сердечник, включена лампочка от карманного фонаря. В цепь подано такое напряжение, что лампочка горит в полный накал. Как изменяется яркость лампочки, если: а) сердечник замкнуть ярмом; б) некоторое время держать ярмо неподвижным; в) вынуть ярмо? При возможности проверить на опыте, положив на сердечник спичку (иначе ярмо трудно оторвать от сердечника).
