Из точки S проведём два луча. Первый направим через оптический центр линзы — он не изменит направления. Второй проведём параллельно главной оптической оси. После рассеивающей линзы этот луч пойдёт так, что его обратное продолжение пройдёт через фокус F. Точка пересечения обратных продолжений лучей определяет изображение S′. Оно мнимое и находится перед линзой, между линзой и её фокусом.
Изображение точки S получают на той же стороне линзы, что и сама точка. Луч, идущий через центр линзы, оставляют прямой линией. Для луча, падающего на линзу параллельно главной оси, после линзы строят расходящийся луч; его продолжение назад должно пройти через фокус F. Продлив преломлённые лучи в обратную сторону, отмечают точку их пересечения S′. Это мнимое изображение точки S.
Рассмотрим вариант решения задания из учебника
Лукашик, Иванова 7-9 класс, Просвещение:
Выполнив построение, найдите положение изображения светящейся точки S в рассеивающей линзе L (рис. 421), где F — фокусное расстояние линзы.

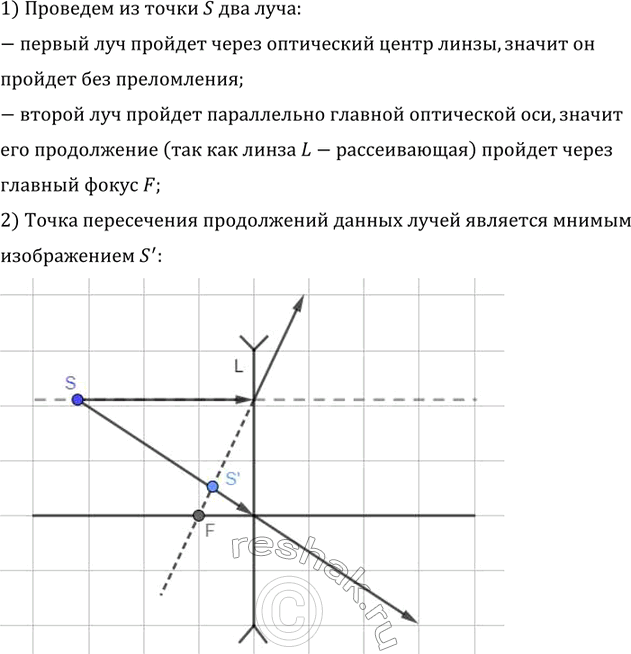

1) Проведем из точки S два луча:
- первый луч пройдет через оптический центр линзы, значит он
пройдет без преломления;
- второй луч пройдет параллельно главной оптической оси, значит
его продолжение (так как линза L-рассеивающая) пройдет через
главный фокус F;
2) Точка пересечения продолжений данных лучей является мнимым
изображением S'
