Отметим главные фокусы линзы по обе стороны от неё на одинаковом расстоянии.
Луч 1, падающий параллельно главной оптической оси MN, после линзы направим через задний фокус. Луч 2, проходящий до линзы через передний фокус, после преломления пойдёт параллельно оси MN. Точка пересечения преломлённых лучей и будет изображением S′ светящейся точки S.
Луч 1, падающий параллельно главной оптической оси MN, после линзы направим через задний фокус. Луч 2, проходящий до линзы через передний фокус, после преломления пойдёт параллельно оси MN. Точка пересечения преломлённых лучей и будет изображением S′ светящейся точки S.
По разные стороны тонкой собирающей линзы отложите одинаковые расстояния F и обозначьте главные фокусы. Продолжите луч 1 за линзой так, чтобы он прошёл через фокус на стороне изображения. Луч 2 после прохождения линзы проведите горизонтально, параллельно оси MN. Место, в котором эти два луча встретятся, обозначьте S′: это изображение точки S.
Рассмотрим вариант решения задания из учебника
Лукашик, Иванова 7-9 класс, Просвещение:

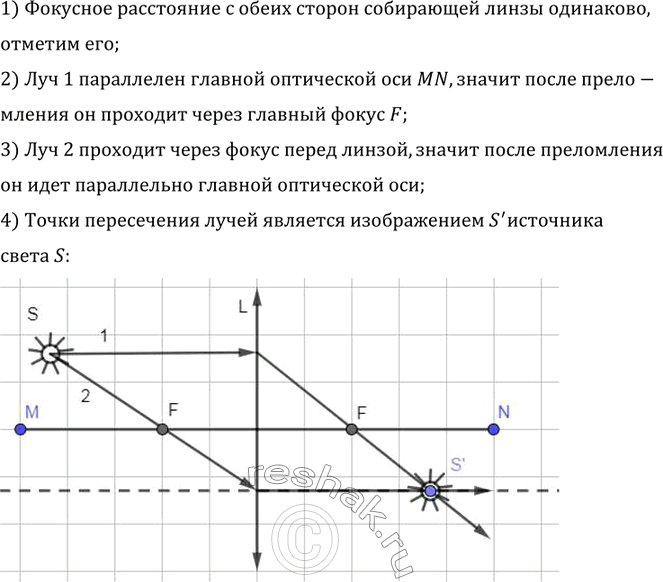

На рисунке 415 показан ход двух лучей, падающих на тонкую линзу с фокусным расстоянием F из светящейся точки S. Начертите дальнейший ход этих лучей и найдите положение изображения (S') источника света S.
1) Фокусное расстояние с обеих сторон собирающей линзы одинаково,
отметим его;
2) Луч 1 параллелен главной оптической оси MN, значит после прело-
мления он проходит через главный фокус F;
3) Луч 2 проходит через фокус перед линзой, значит после преломления
он идет параллельно главной оптической оси;
4) Точки пересечения лучей является изображением S^' источника
света S
