Упр.68.29 ГДЗ Лукашик 7-9 класс по физике (Физика)
ИИ
Разбор
Варианты ответа:
При входе из воды в воздушную полость луч SA отклонится от нормали, так как воздух оптически менее плотный, чем вода. Внутри коробка луч пойдёт под большим углом к нормали. При выходе из воздуха обратно в воду он отклонится к нормали. Поскольку верхняя и нижняя грани коробка параллельны, вышедший луч будет параллелен лучу SA, но немного смещён относительно него, после чего достигнет дна сосуда.
Проведите к обеим граням нормали. В воздушной полости угол луча с нормалью увеличится, а после возвращения в воду станет прежним. Поэтому к дну луч пойдёт параллельно SA, но с боковым смещением.
Рассмотрим вариант решения задания из учебника
Лукашик, Иванова 7-9 класс, Просвещение:

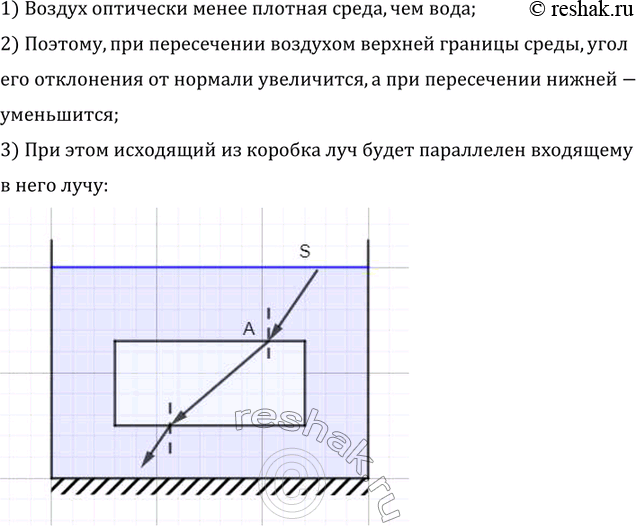

В сосуде с водой находится полый тонкостенный прозрачный коробок (рис. 402). Начертите в тетради примерный ход светового луча SA, проходящего сквозь коробок ко дну сосуда.
1) Воздух оптически менее плотная среда, чем вода;
2) Поэтому, при пересечении воздухом верхней границы среды, угол
его отклонения от нормали увеличится, а при пересечении нижней-
уменьшится;
3) При этом исходящий из коробка луч будет параллелен входящему
в него лучу
