Упр.68.25 ГДЗ Лукашик 7-9 класс по физике (Физика)
ИИ
Разбор
Варианты ответа:
В точках падения лучей проведите нормали к граням пластинки. При входе из воздуха в стекло каждый луч преломляется к нормали, поэтому угол преломления будет меньше угла падения. На выходе из стекла в воздух луч отклоняется от нормали. Так как грани пластинки параллельны, каждый вышедший луч будет параллелен своему падающему лучу, но смещён относительно него в сторону.
Стекло оптически плотнее воздуха. Поэтому на первой границе оба луча изменят направление, приблизившись к перпендикуляру к поверхности пластинки. Достигнув второй границы, они преломятся в противоположную сторону — от перпендикуляра. После выхода из стекла луч 1 будет параллелен своему первоначальному направлению, и так же луч 2; при этом оба луча окажутся боково смещёнными.
Рассмотрим вариант решения задания из учебника
Лукашик, Иванова 7-9 класс, Просвещение:

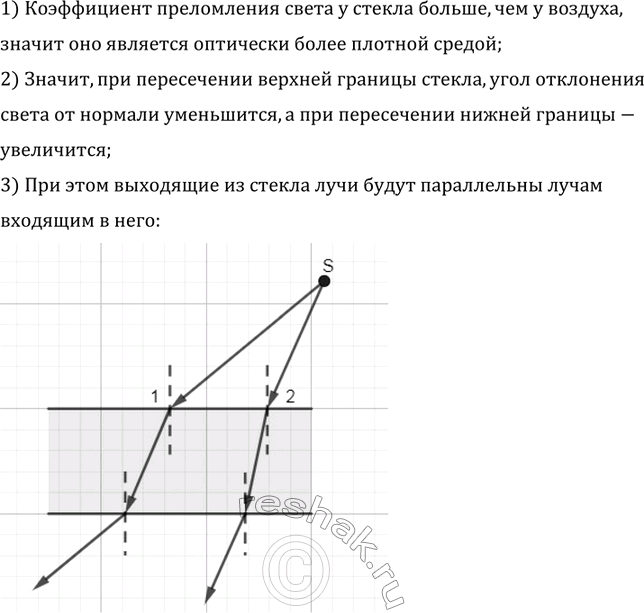

Сквозь стеклянную пластинку с параллельными гранями проходят два расходящихся луча 1 к 2 (рис. 398). Начертите в тетради примерный ход этих лучей в пластинке и по выходу из нее.
1) Коэффициент преломления света у стекла больше, чем у воздуха,
значит оно является оптически более плотной средой;
2) Значит, при пересечении верхней границы стекла, угол отклонения
света от нормали уменьшится, а при пересечении нижней границы-
увеличится;
3) При этом выходящие из стекла лучи будут параллельны лучам
входящим в него
