Упр.59.18 ГДЗ Лукашик 7-9 класс по физике (Физика)

Перейти к решению:#1 #2 ИИ

Решение #1

Изображение Нарисуйте, как должны быть выполнены соединения приборов (рис. 361), чтобы при замыкании...

Решение #2ИИ

Варианты решения:

Рубильник включают последовательно с катушкой электромагнитного реле. Подвижный контакт реле соединяют с источником питания ламп, верхний неподвижный контакт — с зелёной лампой З, а нижний — с красной лампой К.

Цепь управления:
  + ── рубильник ── катушка реле ── −

Цепь ламп:
                       ┌── лампа З ── −
  + ── подвижный контакт
                       └── лампа К ── −
        верхний контакт — нормально замкнут;
        нижний контакт — нормально разомкнут.

При разомкнутом рубильнике якорь удерживается пружиной у верхнего контакта, поэтому горит зелёная лампа З. После замыкания рубильника катушка притягивает якорь к нижнему контакту: цепь зелёной лампы размыкается, а красной лампы К — замыкается.

К общему контакту реле подключают источник питания ламп. Контакт, замкнутый при обесточенной катушке, соединяют с лампой З, второй контакт — с лампой К. Катушку и рубильник включают в отдельную цепь управления.

Источник управления ─ рубильник ─ катушка

                         ┌─ З
Источник ламп ─ контакт ─┤
                         └─ К

Без тока в катушке горит З. При замыкании рубильника реле переключает контакт, и загорается К.

Разбор подготовлен с помощью ИИ. Несмотря на проверку, возможны неточности.

Рассмотрим вариант решения задания из учебника Лукашик, Иванова 7-9 класс, Просвещение:

Нарисуйте, как должны быть выполнены соединения приборов (рис. 361), чтобы при замыкании рубильника загоралась красная лампа К, а при размыкании — зеленая 3.

1) Выключатель должен располагаться в цепи с током малой силы,

чтобы переключать положение электромагнитного реле;

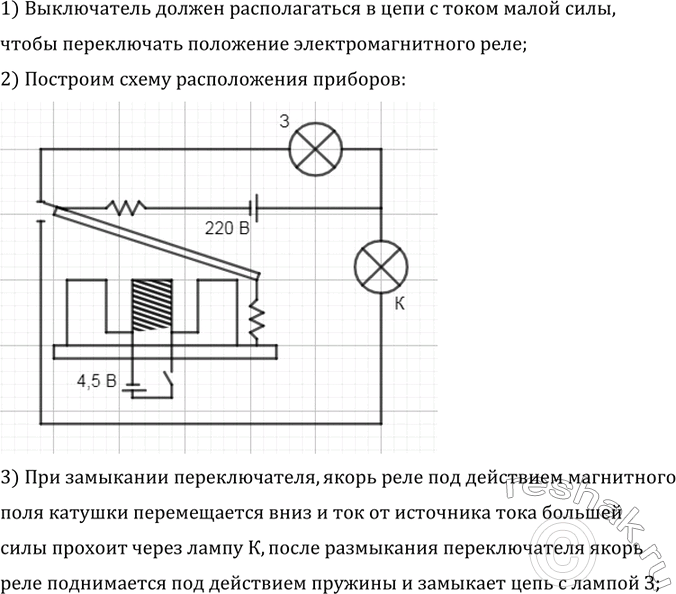

2) Построим схему расположения приборов.

3) При замыкании переключателя, якорь реле под действием магнитного

поля катушки перемещается вниз и ток от источника тока большей

силы прохоит через лампу К, после размыкания переключателя якорь

реле поднимается под действием пружины и замыкает цепь с лампой З;

*Текст задания приводится исключительно в образовательных целях для более полного понимания решения.
