При включении рычага Р электрическая цепь замыкается, и ток проходит через обмотку электромагнита М. Если сила тока превышает допустимое значение, магнитное поле электромагнита усиливается, и он притягивает якорь Я. Освободившийся рычаг под действием пружины П размыкает цепь, прекращая ток. Электромагнит теряет магнитные свойства, после чего якорь и рычаг возвращаются пружинами в исходное положение.
Рычаг Р включают, замыкая электрическую цепь с обмоткой электромагнита М. При нормальной силе тока якорь удерживает рычаг в рабочем положении. Но при перегрузке ток возрастает, поэтому электромагнит притягивает якорь Я. Рычаг освобождается и пружина П переводит его в положение выключения, разрывая цепь. Ток прекращается, магнитное поле исчезает, а якорь пружиной возвращается обратно.
Рассмотрим вариант решения задания из учебника
Лукашик, Иванова 7-9 класс, Просвещение:
На рисунке 360 изображена схема автоматического электромагнитного предохранителя. Стрелкой показано направление тока. Буквами обозначено: М — электромагнит; Я — якорь; П — пружины; Р — рычаг. Рассмотрите рисунок. Объясните действие такого электромагнитного выключателя.

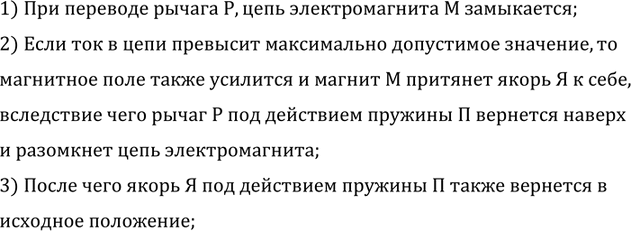

1) При переводе рычага Р, цепь электромагнита М замыкается;
2) Если ток в цепи превысит максимально допустимое значение, то
магнитное поле также усилится и магнит М притянет якорь Я к себе,
вследствие чего рычаг Р под действием пружины П вернется наверх
и разомкнет цепь электромагнита;
3) После чего якорь Я под действием пружины П также вернется в
исходное положение;
