Решение #1

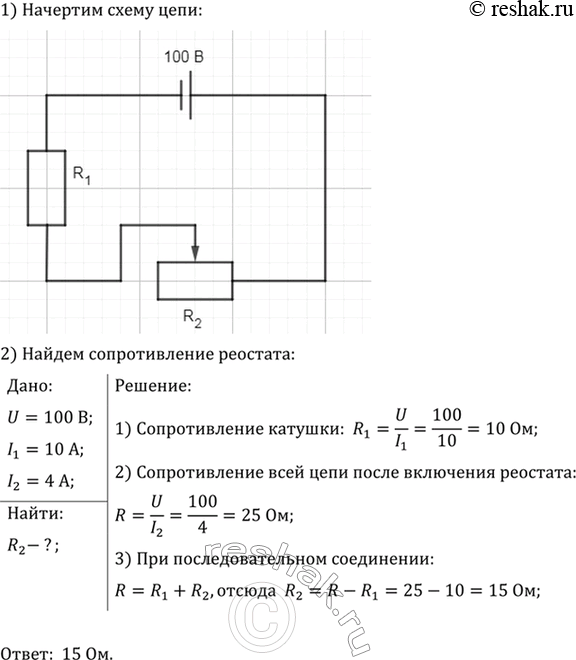

Изображение В цепь с напряжением 100 В включена катушка электромагнита. При последовательном включении...

Решение #2ИИ

Варианты решения:

  ┌────(катушка)────/\/\/\────┐
  │                 реостат   │
  └───────────| |─────────────┘
             100 В

Сопротивление катушки:
Rк = U / I₁ = 100 / 10 = 10 Ом.
Общее сопротивление после включения реостата:
Rобщ = U / I₂ = 100 / 4 = 25 Ом.
Сопротивление реостата:
Rр = Rобщ − Rк = 25 − 10 = 15 Ом.
Ответ: 15 Ом.

  ┌──────( электромагнит )──────[ реостат ]──────┐
  │                                               │
  └─────────────────────── источник 100 В ────────┘

До подключения реостата сопротивление катушки равно:
Rк = 100 / 10 = 10 Ом.
После последовательного включения реостата:
100 = 4 · (10 + Rр),
10 + Rр = 25,
Rр = 15 Ом.
Ответ: сопротивление реостата 15 Ом.

Рассмотрим вариант решения задания из учебника Лукашик, Иванова 7-9 класс, Просвещение:

В цепь с напряжением 100 В включена катушка электромагнита. При последовательном включении реостата сила тока в цепи уменьшилась от 10 до 4 А. Начертите схему цепи и определите сопротивление реостата.
