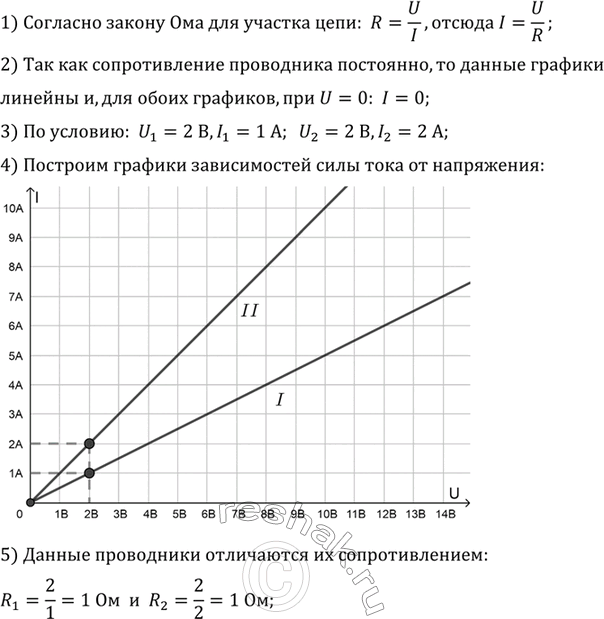

Выберем масштаб: по оси U — 1 В в клетке, по оси I — 0,5 А в клетке.
Для первого проводника:
R₁ = U/I = 2/1 = 2 Ом,
поэтому I₁ = U/2.
Точки графика: (0; 0), (1; 0,5), (2; 1), (3; 1,5), (4; 2).
Для второго проводника:
R₂ = U/I = 2/2 = 1 Ом,
поэтому I₂ = U.
Точки графика: (0; 0), (0,5; 0,5), (1; 1), (1,5; 1,5), (2; 2).
Нужно отметить эти точки на одной координатной сетке и провести через них прямые. Обе прямые проходят через начало координат, но график второго проводника поднимается круче.
Проводники отличаются сопротивлением: сопротивление первого равно 2 Ом, а второго — 1 Ом. Поэтому при одинаковом напряжении во втором проводнике сила тока в два раза больше.
Для первого проводника:
R₁ = U/I = 2/1 = 2 Ом,
поэтому I₁ = U/2.
Точки графика: (0; 0), (1; 0,5), (2; 1), (3; 1,5), (4; 2).
Для второго проводника:
R₂ = U/I = 2/2 = 1 Ом,
поэтому I₂ = U.
Точки графика: (0; 0), (0,5; 0,5), (1; 1), (1,5; 1,5), (2; 2).
Нужно отметить эти точки на одной координатной сетке и провести через них прямые. Обе прямые проходят через начало координат, но график второго проводника поднимается круче.
Проводники отличаются сопротивлением: сопротивление первого равно 2 Ом, а второго — 1 Ом. Поэтому при одинаковом напряжении во втором проводнике сила тока в два раза больше.
По закону Ома зависимости линейные:
I₁ = 0,5U, I₂ = U.
По оси абсцисс откладываем U, по оси ординат — I. Первая прямая проходит через точки (0; 0) и (2; 1), вторая — через (0; 0) и (2; 2). Вторая прямая будет круче.
Сопротивления проводников различны:
R₁ = 2 Ом, R₂ = 1 Ом.
Следовательно, второй проводник имеет вдвое меньшее сопротивление и при одинаковом напряжении пропускает вдвое больший ток.
I₁ = 0,5U, I₂ = U.
По оси абсцисс откладываем U, по оси ординат — I. Первая прямая проходит через точки (0; 0) и (2; 1), вторая — через (0; 0) и (2; 2). Вторая прямая будет круче.
Сопротивления проводников различны:
R₁ = 2 Ом, R₂ = 1 Ом.
Следовательно, второй проводник имеет вдвое меньшее сопротивление и при одинаковом напряжении пропускает вдвое больший ток.
Рассмотрим вариант решения задания из учебника
Лукашик, Иванова 7-9 класс, Просвещение:
На одной координатной сетке постройте графики зависимости силы тока I от напряжения U для двух проводников, в одном из которых сила тока равна 1 А при напряжении 2 В, а в другом при том же напряжении сила тока равна 2 А (Масштаб выберите сами). Чем отличаются эти проводники?
