Упр.62.1 ГДЗ Лукашик 7-9 класс по физике (Физика)
Решение #1
Решение #2ИИ
Варианты решения:

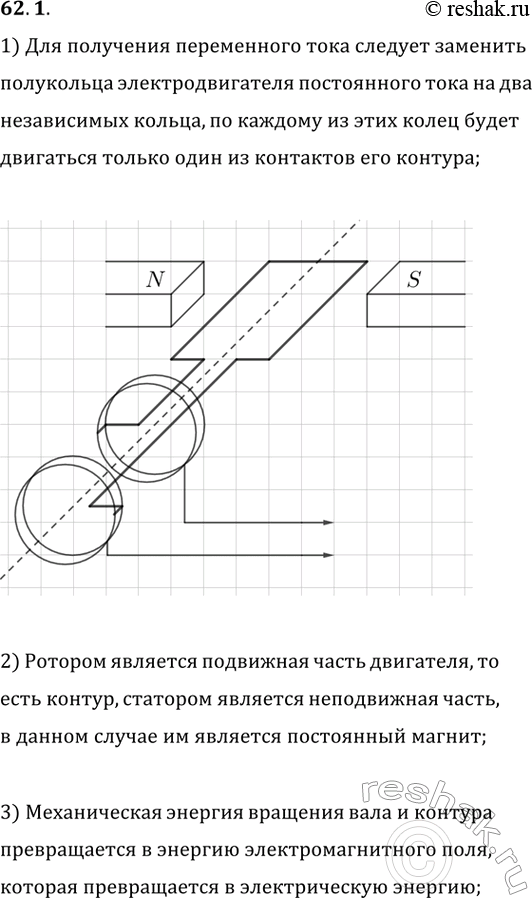

Чтобы получить генератор переменного тока, нужно:1. Заменить разрезное кольцо коллектора двумя сплошными контактными кольцами, соединёнными с концами рамки.
2. Вместо источника тока подключить к щёткам потребитель или измерительный прибор.
3. Вращать рамку внешней механической силой.
2. Вместо источника тока подключить к щёткам потребитель или измерительный прибор.
3. Вращать рамку внешней механической силой.
N S
┌─────────┐ ┌─────────┐
│ │ ┌─────────┐ │ │
│ │ │ рамка │ │ │
│ │ └────┬────┘ │ │
└─────────┘ │ └─────────┘
↻
вал вращения
│ │
( ) ( ) контактные кольца
│ │
[ ] [ ] щётки
└───┬───┘
│
потребительРотором является вращающаяся рамка вместе с валом и контактными кольцами. Статор — неподвижные магниты, создающие магнитное поле.При вращении рамки магнитный поток через неё изменяется, поэтому возникает переменная ЭДС и во внешней цепи течёт переменный ток. Механическая энергия вращения превращается в электрическую энергию; часть энергии рассеивается в виде теплоты из-за сопротивления проводников и трения.У разрезного коллектора нужно убрать разрез: к концам вращающейся рамки присоединяют два отдельных сплошных кольца. Неподвижные щётки, скользящие по кольцам, подключают к внешней цепи с нагрузкой. Рамку приводят во вращение, а не питают током от источника.
N S
┌────────┐ ┌────────┐
│ │ │ │
│ │ ┌─────┐ │ │
│ ├────┤ ├────┤ │
│ │ └─────┘ │ │
└────────┘ ↻ └────────┘
│
┌──┴──┐
│ ○ ○ │ кольца
└─┬─┬─┘
│ │
[ ] [ ] щётки
│ │
└─┴── нагрузкаРотор — вращающаяся рамка (катушка) с валом и контактными кольцами. Статор образуют неподвижные магниты и щётки.При повороте катушки меняется магнитный поток, проходящий через неё. Поэтому на её концах возникает ЭДС, направление которой через каждую половину оборота изменяется: во внешней цепи получается переменный ток. Энергия, затрачиваемая на вращение ротора, преобразуется в электрическую; часть её переходит во внутреннюю энергию деталей из-за трения и нагревания проводников.
Рассмотрим вариант решения задания из учебника
Лукашик, Иванова 7-9 класс, Просвещение:
Принцип действия электродвигателя постоянного тока представлен на рисунке VIII-22. Какие небольшие изменения надо внести в эту схему, чтобы стало возможным получать переменный ток? Нарисуйте схему с внесёнными изменениями. Какая часть устройства является, ротором и какая — статором? Опишите превращения энергии при работе генератора переменного тока такого типа.
