Упр.50.3 ГДЗ Лукашик 7-9 класс по физике (Физика)

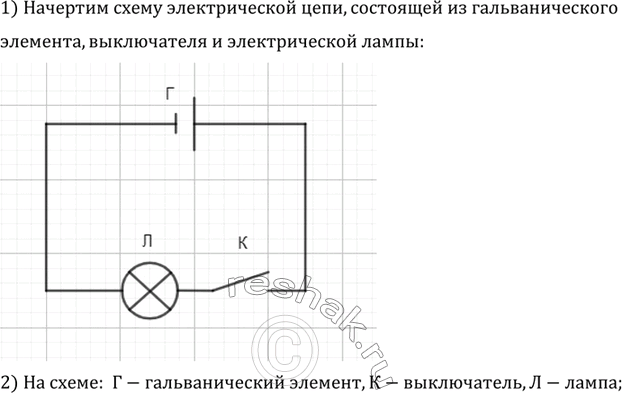

Изображение Начертите схему электрической цепи, состоящей из гальванического элемента (или аккумулятора), выключателя и электрической...

ИИ Разбор

Варианты ответа:

        выключатель       лампа
  ┌────────o/ o───────────(×)──────┐
  │                                │
  └───────────────| |──────────────┘
                 +   −
          гальванический элемент

           лампа
       ┌────(×)────┐
       │           │
   + ──| |── −     o
 аккумулятор       /  выключатель
       │           o
       └───────────┘

Рассмотрим вариант решения задания из учебника Лукашик, Иванова 7-9 класс, Просвещение:

Начертите схему электрической цепи, состоящей из гальванического элемента (или аккумулятора), выключателя и электрической лампы.
