Упр.39.31 ГДЗ Лукашик 7-9 класс по физике (Физика)
Решение #1
Решение #2ИИ
Варианты решения:
Вода в рубашке двигателя нагревается от цилиндров, расширяется, её плотность уменьшается, поэтому она поднимается и поступает в верхнюю часть радиатора. В радиаторе вода охлаждается потоком воздуха, создаваемым вентилятором, становится плотнее и опускается по трубопроводу обратно к двигателю. Так возникает естественная циркуляция воды, которая отводит тепло от цилиндров.
Если уровень воды станет ниже патрубка верхнего бачка радиатора, непрерывная циркуляция нарушится. Охлаждение цилиндров резко ухудшится, и двигатель может перегреться.
Если уровень воды станет ниже патрубка верхнего бачка радиатора, непрерывная циркуляция нарушится. Охлаждение цилиндров резко ухудшится, и двигатель может перегреться.
Цилиндры окружены водяной рубашкой. От их нагретых стенок вода получает тепло, становится менее плотной и перемещается в верхнюю часть системы — в радиатор. Там через стенки радиатора тепло отдаётся воздуху, обдуваемому вентилятором. Охлаждённая, более плотная вода опускается вниз и поступает к двигателю, замещая нагревшуюся воду. Благодаря такой циркуляции тепло непрерывно отводится от цилиндров.
При падении уровня воды ниже верхнего патрубка радиатора путь для движения нагретой воды окажется прерванным. Циркуляция прекратится, и двигатель начнёт перегреваться.
При падении уровня воды ниже верхнего патрубка радиатора путь для движения нагретой воды окажется прерванным. Циркуляция прекратится, и двигатель начнёт перегреваться.
Рассмотрим вариант решения задания из учебника
Лукашик, Иванова 7-9 класс, Просвещение:
На рисунке 262 изображена упрощенная схема водяного охлаждения двигателя трактора, которая состоит из рубашки двигателя 1, радиатора 2, трубопровода и вентилятора 3. Объясните, как осуществляется охлаждение цилиндров двигателя. Что произойдет, если уровень воды в системе охлаждения опустится ниже патрубка верхнего бачка радиатора (уровень ав)?

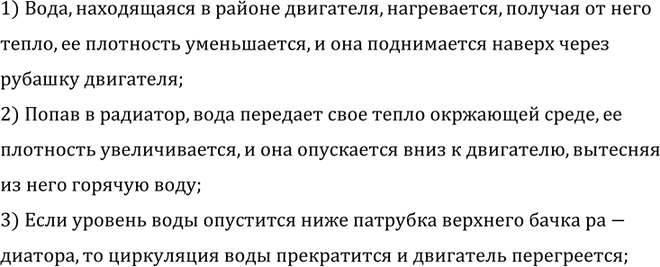

1) Вода, находящаяся в районе двигателя, нагревается, получая от него
тепло, ее плотность уменьшается, и она поднимается наверх через
рубашку двигателя;
2) Попав в радиатор, вода передает свое тепло окржающей среде, ее
плотность увеличивается, и она опускается вниз к двигателю, вытесняя
из него горячую воду;
3) Если уровень воды опустится ниже патрубка верхнего бачка ра-
диатора, то циркуляция воды прекратится и двигатель перегреется;
