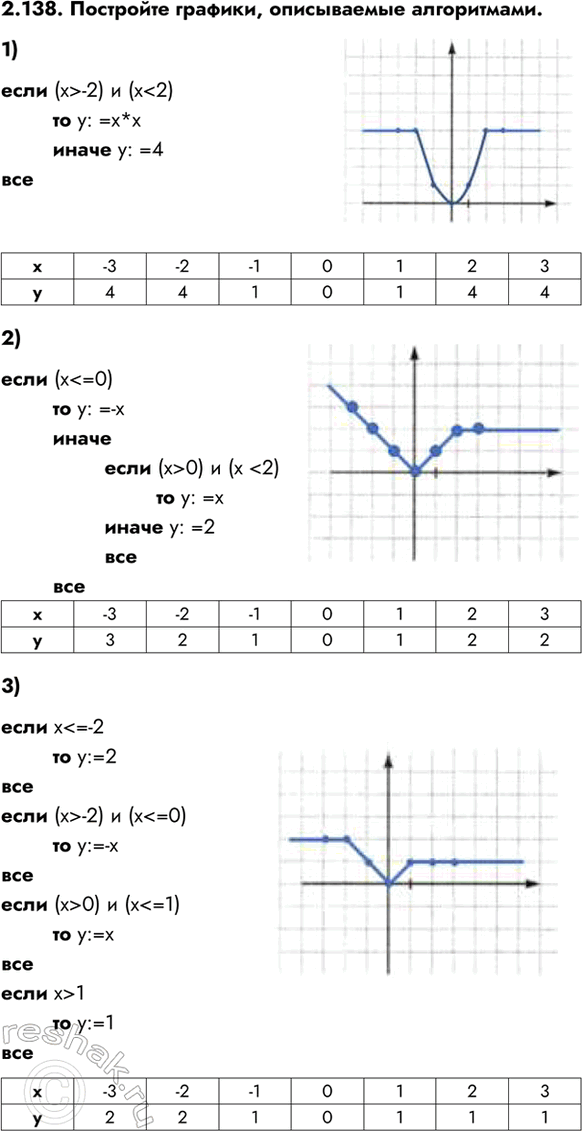

Изображение Упр.2.138 ГДЗ Сборник упражнений Босова 7-9 класс
Рассмотрим вариант решения задания из учебника Босова, Аквилянов 7-9 класс, Просвещение:
Постройте графики, описываемые алгоритмами.
1)
если (x > -2) и (x < 2)
то y: =x*x
иначе y: =4
все
x -3 -2 -1 0 1 2 3
y 4 4 1 0 1 4 4
2)
если (x < =0)
то y: =-x
иначе
если (x > 0) и (x < 2)
то y: =x
иначе y: =2
все
все
x -3 -2 -1 0 1 2 3
y 3 2 1 0 1 2 2
3)
если x < =-2
то y:=2
все
если (x > -2) и (x < =0)
то y:=-x
все
если (x > 0) и (x < =1)
то y:=x
все
если x > 1
то y:=1
все
x -3 -2 -1 0 1 2 3
y 2 2 1 0 1 1 1
