Рассмотрим вариант решения задания из учебникаЛукашик, Иванова 7 класс, Просвещение:
Нарисуйте, как надо выполнить соединения, чтобы при замыкании рубильника загоралась красная лампа К (рис. 362), а при размыкании — зеленая 3.
1) Выключатель должен располагаться в цепи с током малой силы,
чтобы переключать положение электромагнитного реле;

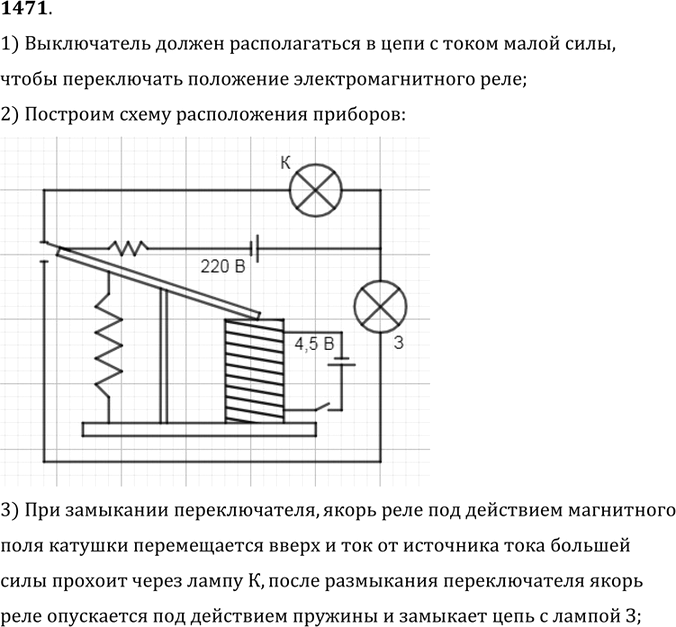

2) Построим схему расположения приборов
3) При замыкании переключателя, якорь реле под действием магнитного
поля катушки перемещается вверх и ток от источника тока большей
силы прохоит через лампу К, после размыкания переключателя якорь
реле опускается под действием пружины и замыкает цепь с лампой З;
