Рассмотрим вариант решения задания из учебника
Перышкин, Иванов 7 класс, Просвещение:
7 ГРАДУИРОВАНИЕ ПРУЖИНЫ И ИЗМЕРЕНИЕ СИЛ ДИНАМОМЕТРОМ
Цель работы
Проградуировать пружину, получить шкалу с заданной ценой деления и с помощью созданного динамометра измерить силы.
Приборы и материалы
Динамометр, шкала которого закрыта бумагой (пружина на планшете с миллиметровой шкалой из набора ОГЭ-лаборатории), набор грузов массой по 100 г, штатив с муфтой и лапкой, линейка, груз неизвестной массы.
УКАЗАНИЯ К РАБОТЕ
1. Укрепите динамометр с закрытой шкалой в ланке штатива вертикально. Отметьте на бумаге штрихом начальное положение указателя — это будет нулевая отметка шкалы.
2. Подвесьте к крючку динамометра последовательно один груз, масса которого 100 г, два, три, четыре груза (рис. 207). Считайте, что на один груз действует сила тяжести, равная 1Н.
Положение указателя динамометра для каждого случая отметьте горизонтальным штрихом.
3. Снимите динамометр со штатива и оцифруйте горизонтальные штрихи, начиная с верхней, проставив числа 0,1,2,3,4. Выше полученной шкалы укажите обозначение единицы силы (H).
4. С помощью линейки разделите расстояние между штрихами так, чтобы цена деления шкалы была равна 0,1Н.
5. Измерьте проградуированным динамометром вес тела неизвестной массы, например лапки штатива, груза.
6. Обработка результатов прямых измерений. Запишите показания динамометра для каждого случая с учётом абсолютной погрешности, равной цене деления шкалы динамометра.

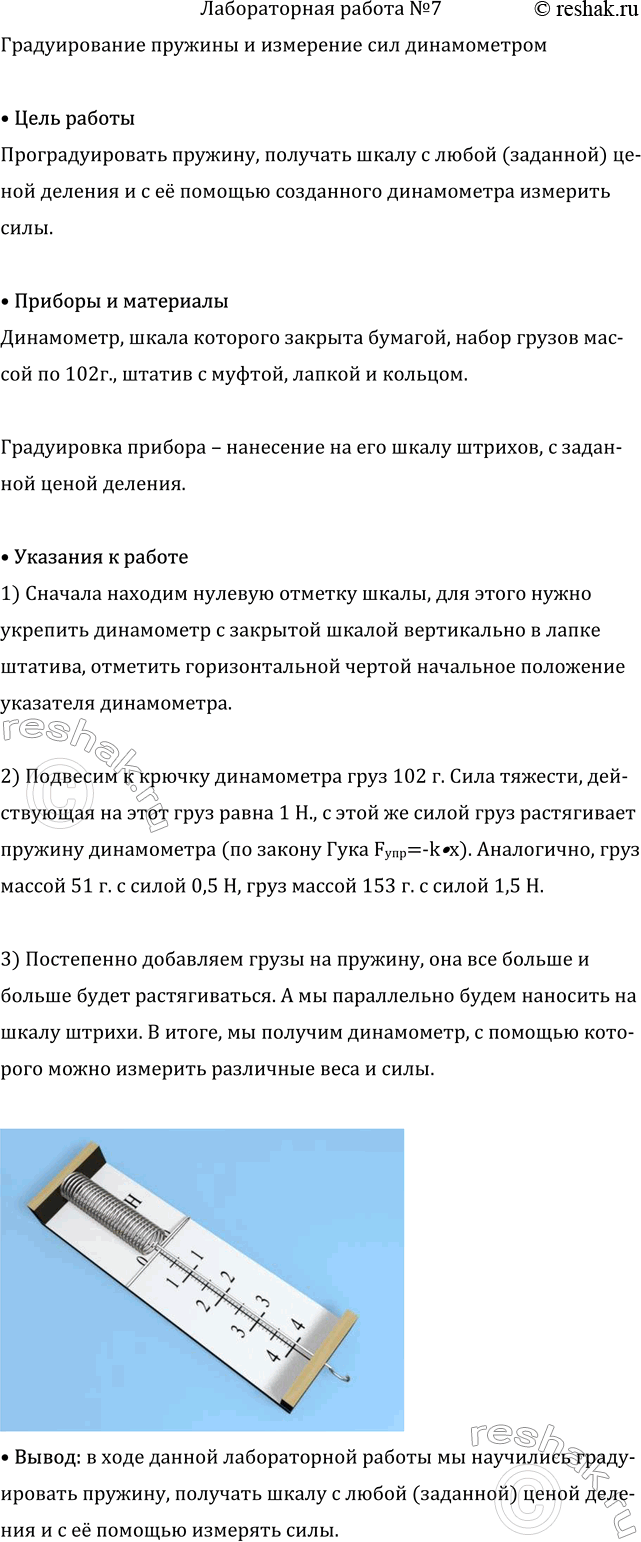

• Цель работы
Проградуировать пружину, получать шкалу с любой (заданной) ценой деления и с её помощью созданного динамометра измерить силы.
• Приборы и материалы
Динамометр, шкала которого закрыта бумагой, набор грузов массой по 102г., штатив с муфтой, лапкой и кольцом.
Градуировка прибора – нанесение на его шкалу штрихов, с заданной ценой деления.
• Указания к работе
1) Сначала находим нулевую отметку шкалы, для этого нужно укрепить динамометр с закрытой шкалой вертикально в лапке штатива, отметить горизонтальной чертой начальное положение указателя динамометра.
2) Подвесим к крючку динамометра груз 102 г. Сила тяжести, действующая на этот груз равна 1 H., с этой же силой груз растягивает пружину динамометра (по закону Гука Fупр=-k•x). Аналогично, груз массой 51 г. с силой 0,5 H, груз массой 153 г. с силой 1,5 H.
3) Постепенно добавляем грузы на пружину, она все больше и больше будет растягиваться. А мы параллельно будем наносить на шкалу штрихи. В итоге, мы получим динамометр, с помощью которого можно измерить различные веса и силы.
• Вывод: в ходе данной лабораторной работы мы научились градуировать пружину, получать шкалу с любой (заданной) ценой деления и с её помощью измерять силы.
