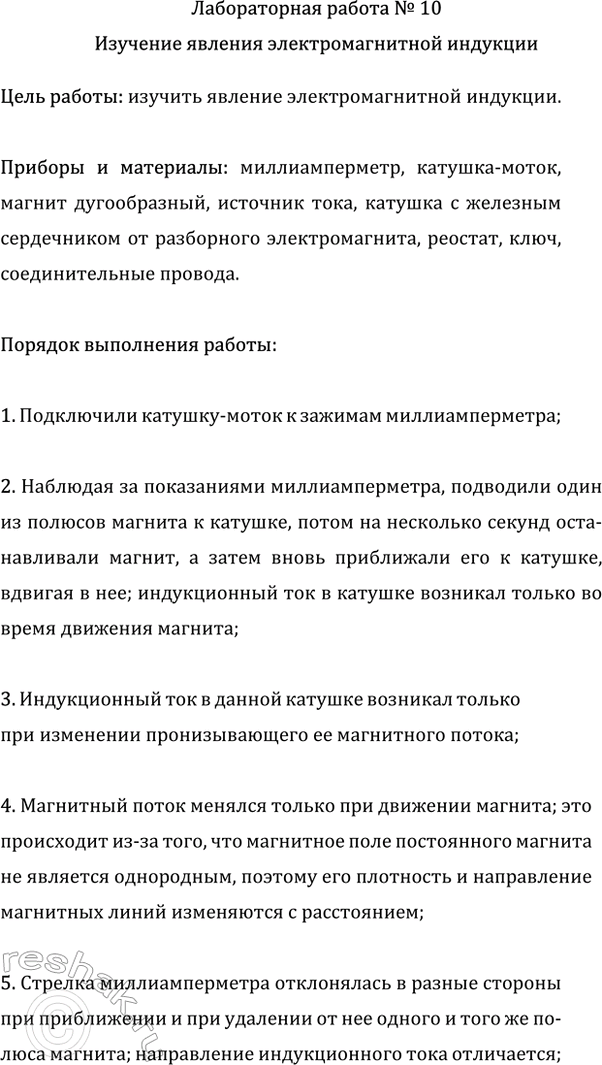

Лабораторная работа № 10
Изучение явления электромагнитной индукции
Цель работы: изучить явление электромагнитной индукции.
Приборы и материалы: миллиамперметр, катушка-моток, магнит дугообразный, источник тока, катушка с железным сердечником от разборного электромагнита, реостат, ключ, соединительные провода.
1. Подключите катушку-моток к зажимам миллиамперметра.
Подключили катушку-моток к зажимам миллиамперметра;
2. Наблюдая за показаниями миллиамперметра, подводите один из полюсов магнита к катушке, потом на несколько секунд остановите магнит, а затем вновь приближайте его к катушке, вдвигая в неё (рис. 180). Запишите, в возникал ли в катушке индукционный ток во время движения магнита относительно катушки; во время его остановки.
Наблюдая за показаниями миллиамперметра, подводили один из полюсов магнита к катушке, потом на несколько секунд останавливали магнит, а затем вновь приближали его к катушке, вдвигая в нее; индукционный ток в катушке возникал только во время движения магнита;
3. Сделайте и запишите вывод о том, при каком условии в катушке возникал индукционный ток.
Индукционный ток в данной катушке возникал только при изменении пронизывающего ее магнитного потока;
4. Запишите, менялся ли магнитный поток, пронизывающий катушку, во время движения магнита; во время его остановки. Объясните, почему при приближении магнита к катушке магнитный поток, пронизывающий эту катушку, меняется.
Магнитный поток менялся только при движении магнита; это происходит из-за того, что магнитное поле постоянного магнита не является однородным, поэтому его плотность и направление магнитных линий изменяются с расстоянием;
5. Проверьте, одинаковым или различным будет направление индукционного тока в катушке при приближении к ней и удалении от неё одного и того же полюса магнита.
Стрелка миллиамперметра отклонялась в разные стороны при приближении и при удалении от нее одного и того же полюса магнита; направление индукционного тока отличается;
6. Приближайте полюс магнита к катушке с такой скоростью, чтобы стрелка миллиамперметра отклонялась не более чем на половину предельного значения его шкалы. Повторите тот же опыт, но при большей скорости движения магнита, чем в первом случае.

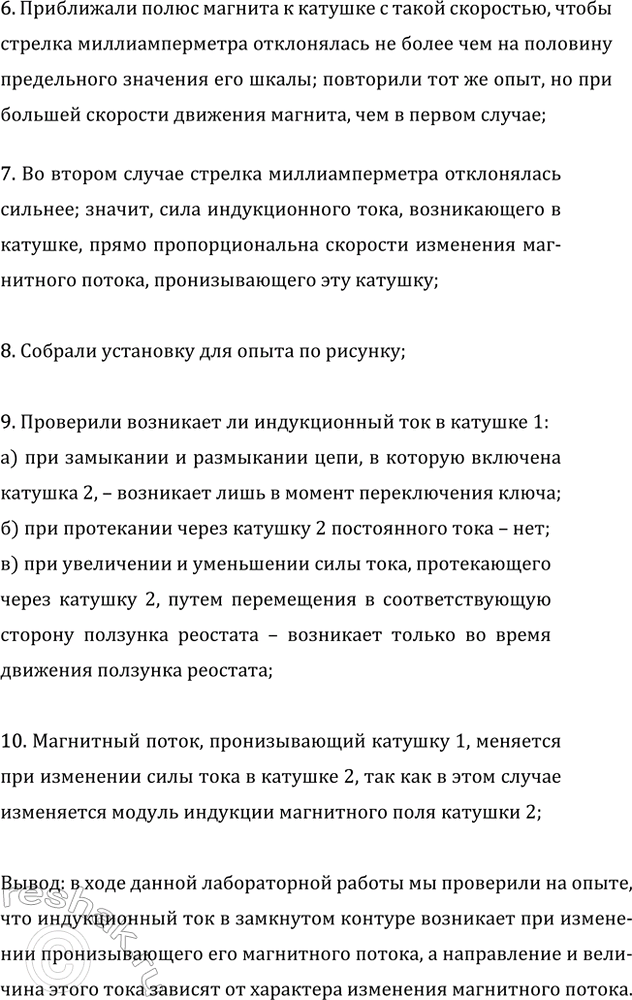

Приближали полюс магнита к катушке с такой скоростью, чтобы стрелка миллиамперметра отклонялась не более чем на половину предельного значения его шкалы; повторили тот же опыт, но при большей скорости движения магнита, чем в первом случае;
7. Сделайте и запишите вывод о том, как зависит сила индукционного тока, возникающего в катушке, от скорости изменения магнитного потока, пронизывающего эту катушку.
Во втором случае стрелка миллиамперметра отклонялась сильнее; значит, сила индукционного тока, возникающего в катушке, прямо пропорциональна скорости изменения магнитного потока, пронизывающего эту катушку;
8. Соберите установку для опыта по рисунку 181.
Собрали установку для опыта по рисунку;
9. Проверьте, возникает ли в катушке-мотке 1 индукционный ток в следующих случаях:
a) при замыкании и размыкании цепи, в которую включена катушка 2;
б) при протекании через катушку 2 постоянного тока;
в) при увеличении и уменьшении силы тока, протекающего через катушку 2, путём перемещения в соответствующую сторону ползунка реостата.
Проверили возникает ли индукционный ток в катушке 1:
а) при замыкании и размыкании цепи, в которую включена катушка 2, – возникает лишь в момент переключения ключа;
б) при протекании через катушку 2 постоянного тока – нет;
в) при увеличении и уменьшении силы тока, протекающего через катушку 2, путем перемещения в соответствующую сторону ползунка реостата – возникает только во время движения ползунка реостата;
10. Сделайте вывод, в каких случаях меняется магнитный поток, пронизывающий катушку 1, и почему.
Магнитный поток, пронизывающий катушку 1, меняется при изменении силы тока в катушке 2, так как в этом случае из-меняется модуль индукции магнитного поля катушки 2;
Вывод: в ходе данной лабораторной работы мы проверили на опыте, что индукционный ток в замкнутом контуре возникает при изменении пронизывающего его магнитного потока, а направление и вели-чина этого тока зависят от характера изменения магнитного потока.
